利達LD6800ET-1輸入/輸出模塊 兩線制

一、利達LD6800ET-1輸入/輸出模塊功能特征

　　利達LD6800ET-1采用單片機和智能軟件，特殊防潮技術、表面貼裝（SMT）生產工藝和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力。主要用于排煙閥、送風閥、防火閥等設備的控制,可以與利達公司生產的全系列火災報警控制器配合使用。滿足GB 16806-2006《消防聯動控制系統》、CCCF-CPRZ-15《消防類產品認證實施規則》,符合認證要求。

二、利達LD6800ET-1輸入/輸出模塊性能參數

　　輸出動作燈：輸出動作紅色指示燈常亮

　　輸入動作燈：輸入動作紅色指示燈常亮，正常監視狀態閃亮

　　二總線輸入電壓：DC 14V~28V

　　二總線輸入電流：靜態電流＜1.1mA  充電電流＜10mA

　　輸出參數：脈沖輸出容量：DC 33V/1.5A/46ms，重復動作時間50S 電平輸出：最大電流50mA

　　輸入參數：無源開關量信號輸入

　　工作環境溫度：-40~55℃

　　工作環境相對濕度：≤95%（40±2）℃（無凝露）

　　安裝方式：拔插式

　　最大尺寸：85*85*37mm（含底座）

　　重量：0.093+0.005kg

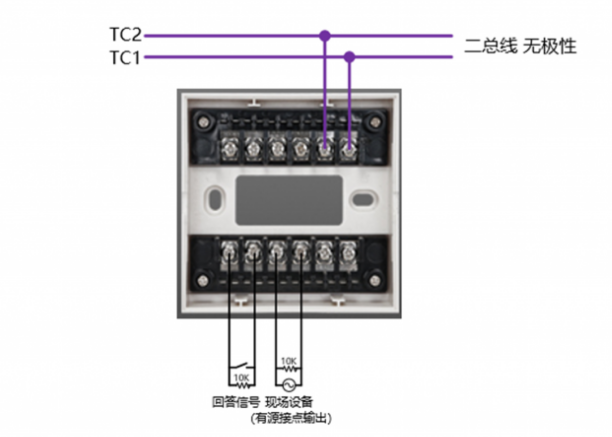

三、利達LD6800ET-1輸入/輸出模塊接線圖
