利達LDT9006EN測溫式電氣火災監控探測器

一、利達LDT9006EN測溫式電氣火災監控探測器概述

　　利達LDT9006EN測溫式電氣火災監控探測器是一種智能電氣火災監控探測器。該探測器作為電氣火災監控系統信號采集處理單元，能通過內置電路及軟件對溫度傳感器傳遞的信號進行智能分析處理，判斷外設的工作狀態（即故障狀態、火災報警狀態、正常工作狀態），并通過二總線通訊向控制器傳遞節點工作信息，完成監控信息的綜合處理。該探測器具有故障診斷、報警精度高、可靠性強、簡單實用等特點。內置MCU微處理器，工作可靠，抗干擾能力強。結構新穎、緊湊，安裝便捷。

　　該產品與TPS2-430G104F-1000溫度傳感器組成測溫式電氣火災監控探測器，適用于大型工廠、大型庫房、辦公室、商業建筑、賓館、住宅及娛樂場所等電氣線路復雜的場所。

二、利達LDT9006EN測溫式電氣火災監控探測器特點

　　采用二總線通訊方式,無極性。

　　采用電子編碼方式，可以通過編址器讀/寫探測器地址，詳見編址器操作說明。

　　溫度檢測通道具有短路、斷路的故障檢測功能。

　　具有8個溫度檢測通道，可通過編址器進行設置。

　　具有溫度信號的監測功能，可配接溫度傳感器。

　　具有一組無源常開節點。

　　可選配1～8只TPS2-430G104F-1000溫度傳感器，每個檢測通道占有唯一的地址號。

　　內置MCU微處理器，工作可靠，抗干擾能力強。

三、利達LDT9006EN測溫式電氣火災監控探測器技術參數

型號 LDT9006EN

名稱 測溫式電氣火災監控探測器

品牌 利達

工作電壓 二總線電壓：DC 24V

TC二總線電流 ＜5mA

工作指示燈 產品正常工作時綠色指示燈閃亮

溫度默認報警值 80℃

控制輸出 1組無源常開點

通訊方式 二總線

總線規格 ZR-RVS雙絞雙色線（紅黑色）截面積：1.0～1.5mm2

通道數 共8個，3米距離內可連接1～8只溫度傳感器

通訊主機設備 LDK8000EN-QG，LDK8000EN-QT，LDK800EN

使用環境溫度 -10℃～+40℃

相對濕度 ≤95%RH

安裝方式 標準導軌

外形尺寸 長97mm*寬80mm*高41mm

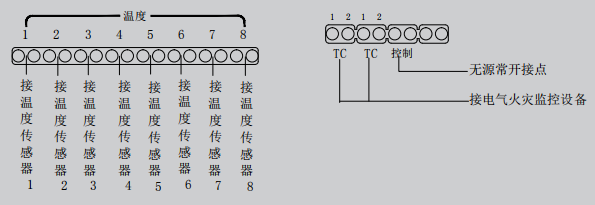

四、利達LDT9006EN測溫式電氣火災監控探測器接線圖
