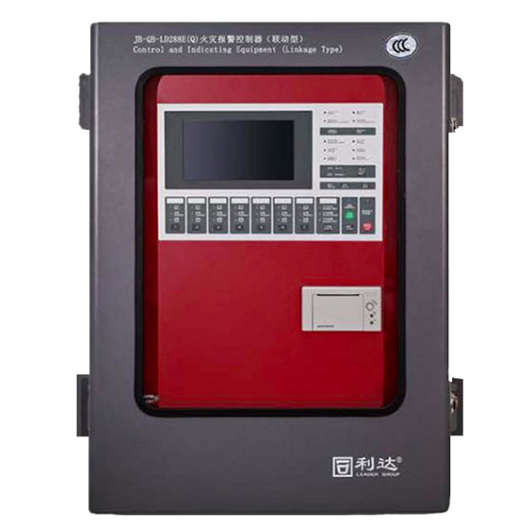

利達消防主機作為國內廣泛應用的消防報警控制設備，其穩定運行直接關系到建筑消防安全。然而，在實際使用過程中，回路故障是較為常見的故障類型之一，可能導致系統功能失效，甚至引發誤報或漏報。因此，掌握利達消防主機回路故障的診斷與排除方法至關重要。本文將深入探討利達消防主機回路故障的可能原因，并結合實際案例，提供一套系統、全面的診斷與排除指南。

一、回路故障的表現與影響

利達消防主機通常會通過屏幕顯示和聲光報警的方式提示回路故障。具體的表現形式可能包括：

• 屏幕顯示：“回路XX故障”、“XX回路開路/短路”、“探測器XX故障”等錯誤信息。

• 聲光報警：主機發出持續或間斷的報警聲音，報警指示燈閃爍。

回路故障的出現會直接影響消防系統的正常運行，其潛在影響包括：

• 相關回路上的探測器失效： 一旦回路出現故障，該回路上的煙感、溫感等探測器將無法正常工作，無法及時探測火情，造成安全隱患。

• 聯動控制失效： 如果故障回路連接著聯動控制設備（如噴淋、排煙等），則可能導致聯動控制無法正常啟動，延誤滅火救援時機。

• 誤報風險增加： 某些回路故障可能導致信號異常，造成主機誤判，引發不必要的報警。

• 系統整體可靠性降低： 單個回路的故障會影響整個消防系統的可靠性，降低其在關鍵時刻發揮作用的能力。

二、回路故障的常見原因分析

利達消防主機的回路故障可能由多種因素引起，以下是幾個常見的可能性：

1. 線路故障： 這是最常見的原因之一，包括：

• 開路： 電線斷裂、連接器松動、線路老化等都可能導致開路，使信號無法正常傳輸。

• 短路： 電線絕緣層損壞、連接器連接錯誤、金屬異物侵入等都可能導致短路，使電流直接導通，形成異?；芈?。

• 接地： 電線絕緣層損壞，電線與金屬外殼接觸，導致電流流入大地，造成接地故障。

2. 探測器故障：

• 探測器損壞： 探測器內部元件損壞，無法正常工作，導致回路異常。

• 探測器地址編碼錯誤： 探測器地址編碼與主機設置不符，導致主機無法識別該探測器。

• 探測器污染或老化： 灰塵、油污等污染探測器，或者探測器元件老化，導致其靈敏度降低或誤報。

3. 主機自身故障：

• 回路板損壞： 主機內部的回路板電子元件損壞，導致回路無法正常工作。

• 軟件故障： 主機軟件出現錯誤，導致對回路信號的誤判或處理錯誤。

4. 外部干擾：

• 電磁干擾： 強電磁場干擾信號傳輸，導致回路信號異常。

• 電壓波動： 電源電壓不穩定，影響探測器和主機的正常工作。

5. 接線問題：

• 接線錯誤： 探測器或聯動設備接線錯誤，導致回路不通或信號異常。

• 接線松動： 接線端子松動，導致接觸不良，影響信號傳輸。

6. 負載過大：

• 回路連接探測器數量超出限制： 每個回路都有其最大負載限制，超出限制可能導致回路故障。

• 聯動設備功率過大： 連接的聯動設備功率過大，超出回路承載能力，導致回路故障。

三、回路故障的診斷與排除步驟

針對上述可能的原因，可以按照以下步驟進行系統性的診斷與排除：

1. 讀取故障信息： 首先，仔細閱讀利達消防主機的屏幕顯示，記錄故障代碼、故障回路號以及相關的提示信息。這些信息是故障診斷的重要線索。

2. 檢查回路接線：

• 目視檢查： 檢查回路上的所有接線端子，確保連接牢固、無松動。

• 萬用表測試： 使用萬用表的電阻檔測試回路的電阻值。正常情況下，回路電阻應在規定的范圍內（具體數值參考設備說明書）。如果電阻值過大（接近無窮大），則可能存在開路；如果電阻值過小（接近0），則可能存在短路。

3. 隔離故障點：

• 逐個拆卸探測器： 將故障回路上的探測器逐個拆卸，每次拆卸后觀察主機顯示，判斷是否解除故障。如果拆卸某個探測器后故障解除，則說明該探測器存在問題。

• 分段隔離線路： 如果無法確定故障點，可以使用短接線將回路線路分段隔離，逐步縮小故障范圍。

4. 檢查探測器：

• 外觀檢查： 檢查探測器外觀是否損壞、污染或老化。

• 地址編碼檢查： 檢查探測器的地址編碼是否與主機設置一致。

• 功能測試： 使用專用測試工具對探測器進行功能測試，判斷其是否能夠正常工作。

5. 檢查主機：

• 軟件重啟： 嘗試重啟主機，看是否能消除軟件故障。

• 更換回路板： 如果懷疑是回路板損壞，可以嘗試更換回路板。

• 升級軟件版本： 檢查主機軟件版本是否最新，如有需要，可嘗試升級到最新版本。

6. 檢查外部環境：

• 電磁干擾： 檢查回路附近是否有強電磁干擾源，如有必要，可采取屏蔽措施。

• 電壓波動： 使用萬用表測量電源電壓，確保其穩定在規定范圍內。

7. 重新接線與調試： 在確認故障點并進行修復后，重新接好所有線路，并進行系統調試，確保所有設備正常工作。

四、案例分析與經驗總結

以下通過幾個案例分析，進一步說明回路故障的診斷與排除方法：

案例一：某大廈消防主機顯示“回路03開路”

• 診斷： 首先檢查回路03上的接線端子，發現其中一個煙感探測器的接線松動。

• 排除： 將接線端子重新緊固，并用萬用表測試回路03的電阻值，恢復正常。

• 總結： 接線松動是導致開路故障的常見原因，應定期檢查維護。

案例二：某工廠消防主機顯示“探測器25故障”

• 診斷： 拆卸探測器25，發現其內部有大量灰塵。

• 排除： 清潔探測器內部灰塵，并使用專用測試工具進行功能測試，恢復正常。

• 總結： 探測器污染會導致其靈敏度降低或誤報，應定期清潔維護。

案例三：某酒店消防主機顯示“回路05短路”

• 診斷： 使用萬用表測試回路05的電阻值，發現接近0。通過分段隔離線路，最終確定是回路05上的一段電線絕緣層損壞，導致短路。

• 排除： 更換損壞的電線，并使用萬用表測試回路05的電阻值，恢復正常。

• 總結： 電線絕緣層損壞是導致短路故障的常見原因，應注意線路的保護。

五、預防措施與日常維護

為了減少回路故障的發生，并確保消防系統的穩定運行，應加強預防措施和日常維護：

• 定期檢查： 定期檢查所有線路、接線端子、探測器等，確保其完好無損。

• 定期清潔： 定期清潔探測器內部灰塵，保持其靈敏度。

• 專業維護： 委托專業的消防維護公司進行定期維護保養，并及時處理發現的隱患。

• 規范操作： 嚴格按照規范操作消防主機，避免誤操作導致故障。

• 記錄維護： 建立完善的維護記錄，記錄每次維護的時間、內容、處理結果等，以便于追蹤和分析。

利達消防主機回路故障的診斷與排除需要一定的專業知識和經驗。通過本文的分析與指導，希望能夠幫助相關人員更好地理解回路故障的原因，并掌握有效的診斷與排除方法。在實際操作過程中，應根據具體情況靈活運用各種方法，并注意安全操作，確保消防系統的正常運行，保障建筑消防安全。
