利達J-SA B-M-LD2000ED手動火災報警按鈕 防爆型

一、利達J-SA B-M-LD2000ED手動火災報警按鈕概述

　　利達J-SA B-M-LD2000ED手動火災報警按鈕采用特殊防潮技術，抗潮濕、抗干擾能力強，該手動報警按鈕占一個節點地址，采用電子編碼方式編址，操作方便。LD2000ED手動報警按鈕與利達公司生產的E/EN/EL系列控制器配合使用。當有火情時，人工確認火警后，手動操作報警按鈕，向控制器發出火災報警信號。

　　利達J-SA B-M-LD2000ED防爆型手動火災報警按鈕主要適用于石油、化工等行業具有防爆要求的場所。滿足GB 19880-2005《手動火災報警按鈕》和《消防產品3C認證實施規則》。產品環保、無污染，功耗低，安全可靠。

二、利達J-SA B-M-LD2000ED手動火災報警按鈕工作原理

　　本產品由嵌入式MCU單片機，金屬外殼和技術底殼組成。手動報警按鈕上蓋與手動報警按鈕底殼本身成套。產品采用電子編碼的方式編碼，可通過編址器讀/寫地址。與火災報警控制器連接使用，人工按下手動報警按鈕后，向控制器發出報警信號，實現火災報警

三、利達J-SA B-M-LD2000ED手動火災報警按鈕功能介紹

　　二總線，無極性，采用專用嵌入式MCU；

　　采用電子編碼方式，通過編址器讀/寫地址；

　　占用一個地址，編址范圍（0～255）；

　　室外型，具有防爆功能；

　　備有一組無源常開輸出接點。

四、利達J-SA B-M-LD2000ED手動火災報警按鈕技術參數

型號 J-SA B-M-LD2000ED

名稱 手動火災報警按鈕

品牌 利達

工作電壓 DC 18V

靜態電流 ＜0.5mA

無源接點容量 DC 30V/0.1A

報警電流 ＜2.0mA

類型 隔爆型

防爆標志 Ex dⅡC T6 Gb；ExtDA21 IP66 T80℃

防護等級 IP66

溫度 -40℃～+70℃

相對濕度 ≤95%（40±2）℃，無凝露

海拔 3000米以下(含3000米)

重量 1.2Kg±0.01Kg

最大外形尺寸 (長×寬×高)155 mm×110 mm×75mm

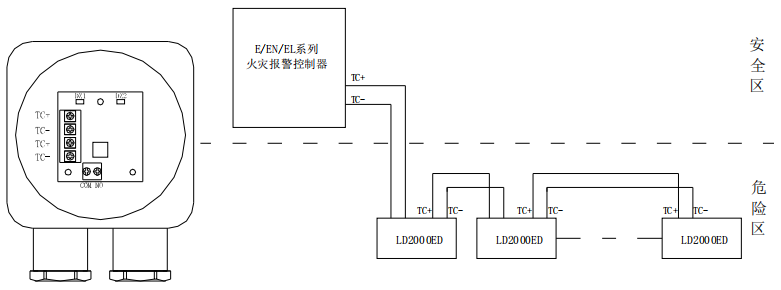

五、利達J-SA B-M-LD2000ED手動火災報警按鈕接線圖與結構圖
