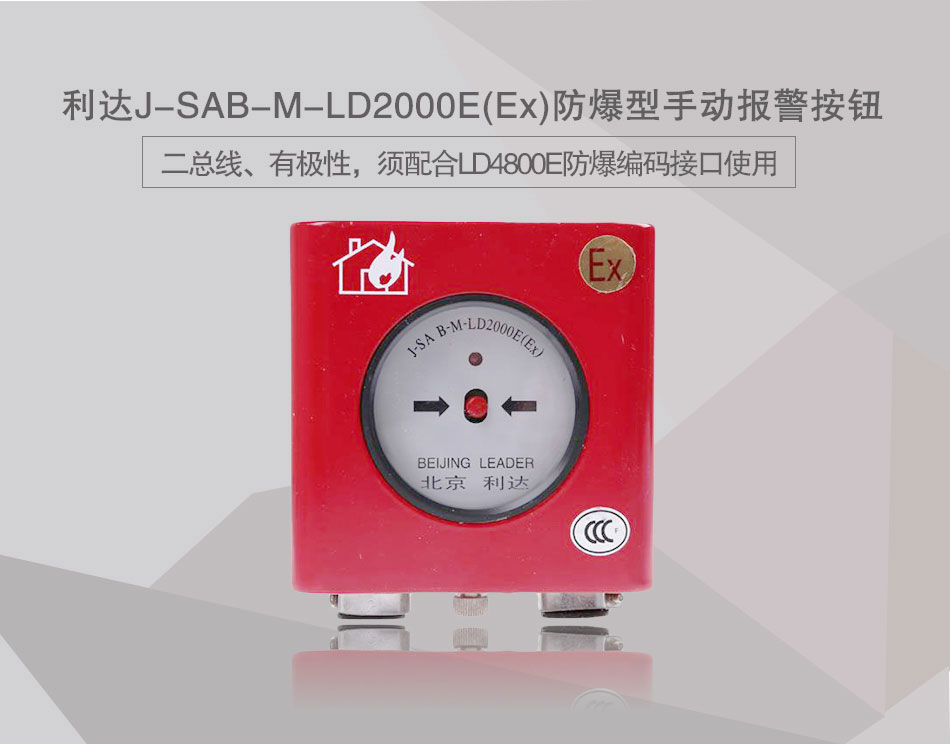

一、J-SAB-M-LD2000Ex防爆型手動報警按鈕介紹：

　　J-SAB-M-LD2000Ex防爆型手動報警按鈕采用特殊防爆技術。適用于石油、化工等行業，具有防爆要求的場所?？梢酝ㄟ^LD4800E防爆編碼接口與利達公司生產的LD128E系列火災報警控制系統配合使用。滿足GB3836.4-2000及國家防爆標準(本安型)i b Ⅱ CT6。

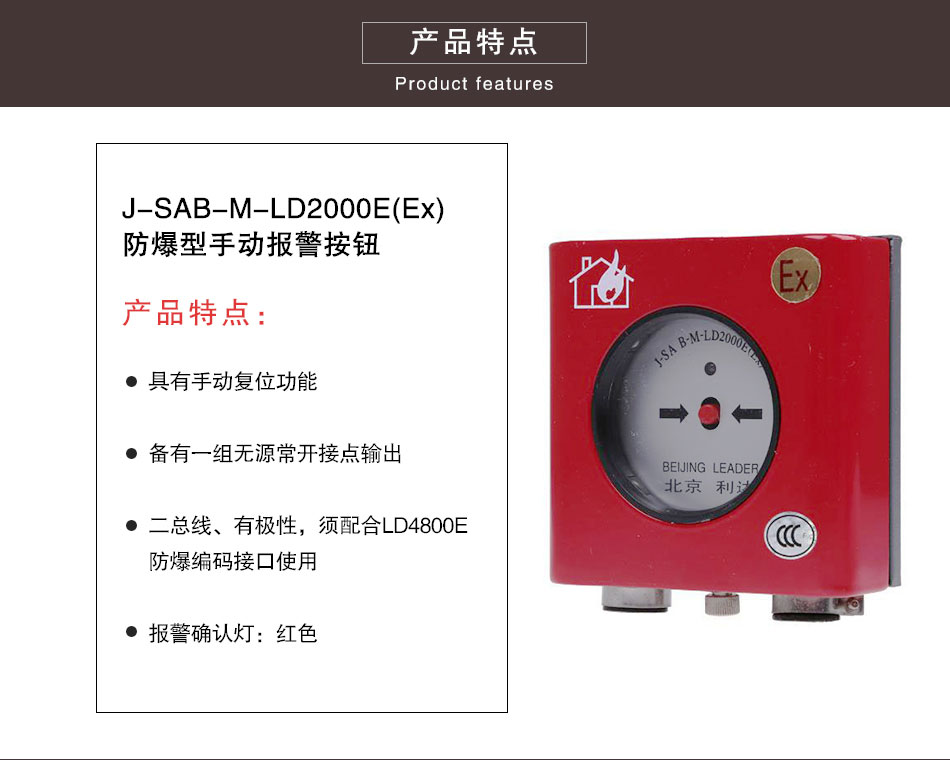

二、J-SAB-M-LD2000Ex防爆型手動報警按鈕功能：

　　★二總線、有極性，須配合LD4800E防爆編碼接口使用

　　★具有手動復位功能

　　★備有一組無源常開接點輸出

　　★報警確認燈：紅色

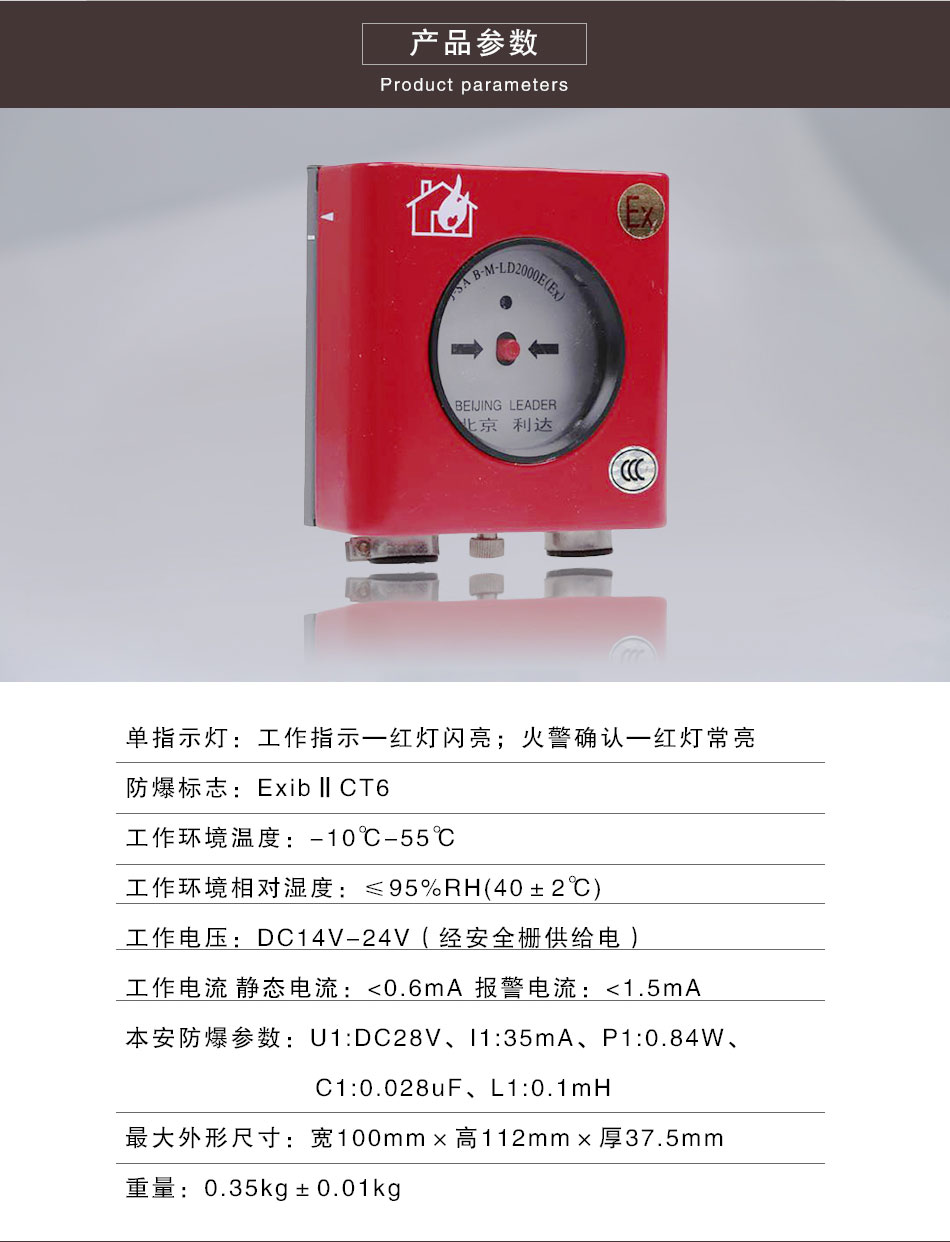

三、J-SAB-M-LD2000E(Ex)防爆型手動報警按鈕主要技術指標：

六、J-SAB-M-LD2000E(Ex)防爆手報安裝步驟：

　　★取底殼：LD2000Ex防爆手動報警按鈕“底殼”和“按鈕部分”兩部分組成，從包裝中取出后分開，取出底殼而將按鈕部件暫時妥善保存于包裝盒中。

　　★固定底座：將導線從底殼背面穿過圓孔，用合適的自攻螺釘把底座固定在墻面。

　　★接線：剪、剝導線后按上圖接線圖所示將各導線與相應端子正確連接。

　　★系統接線查驗后，將“按鈕部分”插到底座里，并按壓使兩部分扣緊合縫。

七、J-SAB-M-LD2000E(Ex)防爆型手動報警按鈕布線要求：

　　★導線：探測器回路二總線宜選用截面積≥1.0mm2的雙色雙絞銅芯線,穿金屬管或阻燃管敷設，也可采用控制電纜，

　　★如KVV—2×0.75。

　　★連接導線的長度應以總導線電阻＜70Ω為限，否則應增大導線的線徑。
