一、LD-FM118防火門監控器介紹
LD-FM118防火門監控器是我公司最新研制開發的面向民用和公共建筑領域的新一代智能化產品。具有高智能、多功能、高可靠性、適用性廣等特點。廣泛適用于商業、醫院、學校、住宅、劇院、展覽館、交通樞紐港站、辦公樓宇等各種場合。并且滿足GB29364-2012《防火門監控器》、GB/T19001-2008《質量管理體系要求》。
二、LD-FM118防火門監控器功能
★采用ARM嵌入式系統，安全可靠。
★本機容量：4個回路，每個回路200點，最大800個地址點，需配合我公司生產的防火門監控模塊使用。
★具有20路手動直控盤。
★采用7寸觸摸LCD彩色液晶顯示屏，顯示內容豐富、直觀，操作簡便，指示燈指示關鍵狀態。
★可現場實現防火門部位注釋信息編程，防火門信息顯示生動直觀。
★配備中文打印機。
★對外通訊具有CAN、RS485、RS232多種接口。
★可通過本機或SD卡進行現場數據設置。
★具有黑匣子功能，存貯10000條以上的歷史記錄。
★可通過LD6900系列通訊轉換卡與火災報警控系統通訊聯動，向電動閉門器或釋放器發出啟動信號，完全兼容本公司的火災報警控制器協議。
★具有2路開關量輸入，2路開關量輸出。
★靈活的邏輯編輯功能，對收到的火警進行邏輯判斷后，可啟動本機任意一點、或任意一個回路、或全部回路的常開防火門。
★具有實時時鐘，為事件記錄提供準確的時間，包括年、月、日、星期、時、分、秒。
★具有開門到位與關門到位狀態輸出,所有外接線具有短路和斷路檢測功能。
★采用AC220V電源作為系統主電，并有備用電池作為系統備用電源，備用電池可持續工作3小時。
三、LD-FM118防火門監控器主要技術指標
| 內容 | 技術參數 |
| 工作電壓 | AC 220V/50Hz |
| 額定功率 | 180W |
| 回路輸出電壓 | DC 14V ～ 24V |
| 聯動輸出參數 | DC 26V/4A |
| 回路數量 | 4回路 |
| 最大總線設備地址數 | 800（單回路地址數200） |
| 電動閉門器/ 電磁釋放 | ≤ 50 點( 可通過增加聯動電源擴展) |
| 門磁開關 | ≤ 1600 點 |
| 直接輸出接點數 | 20 路 |
| 通訊距離 | 1000 米( 可擴展) |
| 工作環境溫度 | － 10℃～ 50℃ |
| 工作環境相對濕度 | ≤ 95%〔(40±2)℃，無凝露〕 |
| 外殼防護等級 | IP30 |
| 安裝方式 | 壁掛 |
| 備用電池規格 | 12V/7Ah |
| 最大外形尺寸 | 長440mm× 寬160mm× 高580mm |

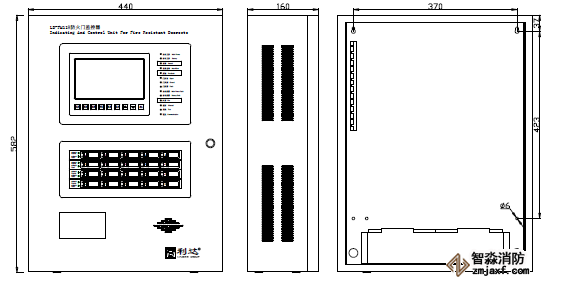

四、LD-FM118防火門監控器外形結構示意圖
五、LD-FM118防火門監控器外形端子示意圖
