利達LD6801GP輸入/輸出模塊接線安裝技術

介紹：

LD6801GP采用單片機和智能軟件，特殊防潮技術、表面貼裝（SMT）生產工藝和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力。主要用于排煙閥、送風閥、防火閥等設備的控制,可以與利達公司生產的全系列火災報警控制器配合使用。本產品無污染、功耗低，適用于各種工業及民用建筑。

滿足 GB 16806-2006《消防聯動控制系統》、CCCF-CPRZ-15《消防類產品認證實施規則》，取得消防產品認證證書。

功能：

★ 二總線，有極性，無需外接 DC24V 電源。

★ 采用電子編碼，占一個地址點（1～255）。

★ 可輸出一路有源輸出信號(電平輸出)。

★ 可輸入一個聯動設備動作后的反饋輸入信號。

★ 輸入線路斷線、輸出線路短路或斷路時，模塊返回故障信息。

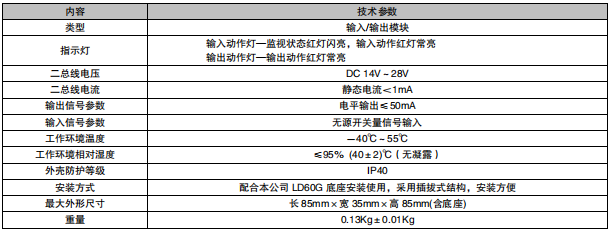

主要技術指標：

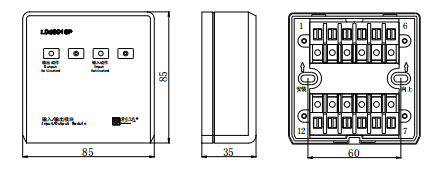

外形結構示意圖：

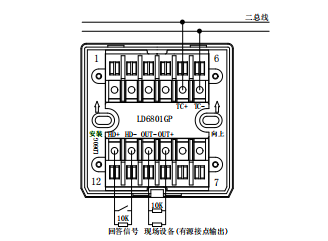

接線示意圖：

備注：HD-、OUT-可共用一根線。

安裝步驟：與 LD4400G-1 相同。
