感溫電纜為溫度敏感元件，由分別擠塑熱敏絕緣材料的導線絞合而成，能夠對沿著其安裝長度范圍內任意一點的溫度變化進行探測。當溫度上升至響應值時，感溫電纜線芯間的阻值躍變，導線間就會產生相應信號，從而做出火警判斷，能夠有效地監測和預防火災等溫度異常事件的發生。廣泛應用于電纜橋架、輸煤皮帶、綜合管廊、油氣儲罐、電纜隧道等工業場所。

我們一起來學習感溫電纜在不同的場所的布線方法，以確保其發揮最大的火災監測效果。

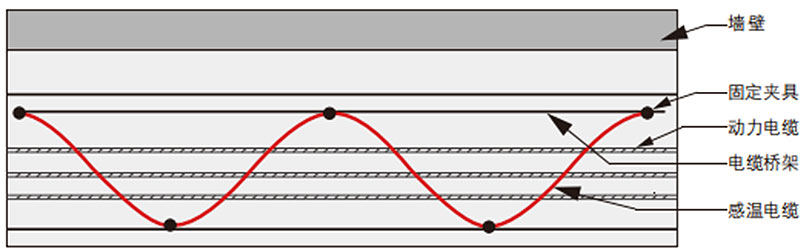

電纜橋架與電纜隧道

線型感溫火災探測器應采用接觸式的敷設方式對隧道內的所有的動力電纜進行探測，應采用“S”形布置在每層電纜上，確保能夠全面監測電纜的溫度變化。

布線時應避免電纜與尖銳物體直接接觸，以防損壞電纜外層。同時，應確保電纜的固定點間隔適當，避免電纜因過度拉伸或擠壓而影響性能。

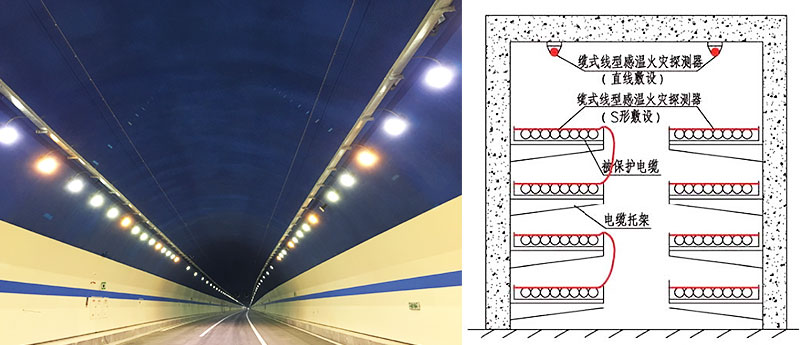

地鐵隧道

無外部火源進入的隧道應在電纜層上表面設置線型感溫火災探測器；有火源進入可能的隧道在電纜層上表面和隧道頂部，均應設置線型感溫火災探測器。

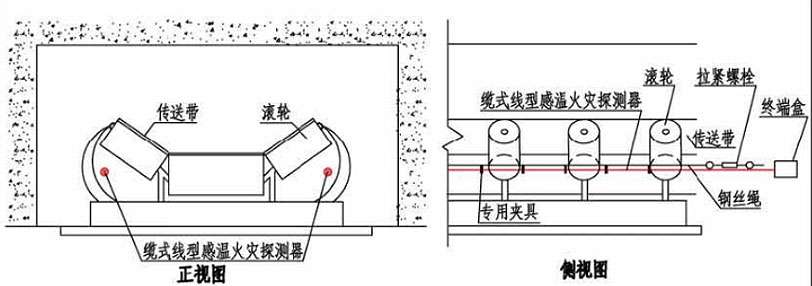

輸煤皮帶

1.采用吊繩敷設時，吊繩可選用φ2~φ4不銹鋼絲，鋼絲繩兩端采用緊固螺旋拉緊，防止鋼絲繩下垂。鋼絲繩兩端固定在皮帶機上的安裝支架。

2.纜式線型感溫探測器用扎帶或夾具固定在鋼絲繩上，1.0m左右設一個。

3.探測器安裝方式要求不影響運輸皮帶系統的正常運行和維護。

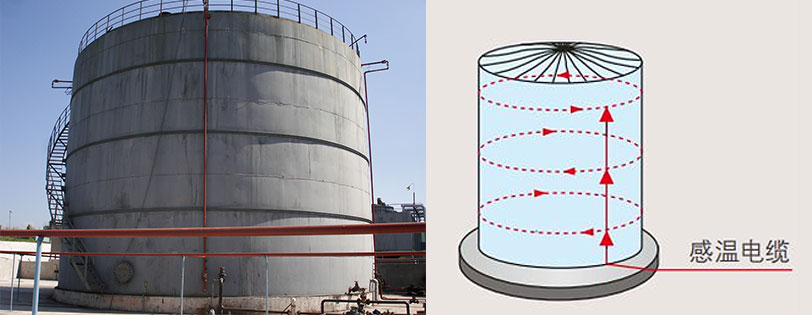

油氣儲罐

在油氣儲罐中，感溫電纜通常沿著罐壁或罐底鋪設，采用懸掛式或接觸式安裝，以監測罐內介質的溫度變化。

注意事項：由于油氣儲罐內可能存在易燃易爆氣體，布線時應選擇防爆、防火的電纜，并確保電纜的接頭和固定點符合防爆要求。并且將信號處理單元放置在安全區域內。

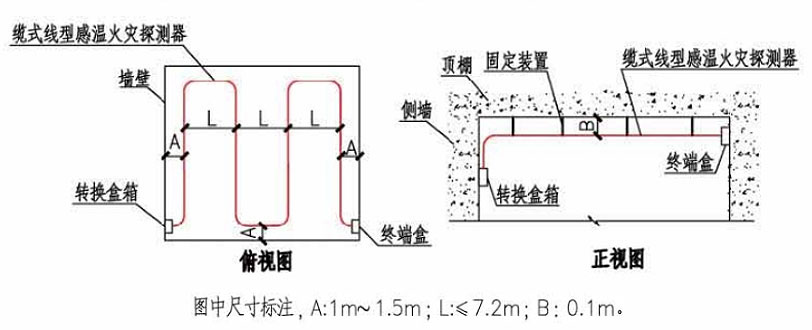

頂棚下方

感溫電纜在頂棚下敷設時，主要用于監測空間溫度，安裝方法為距頂部約0.1m吊裝鋼絲繩，然后將電纜綁扎在鋼絲繩上，距離墻壁約1-1.5m，電纜敷設間距不得大于7.2m。

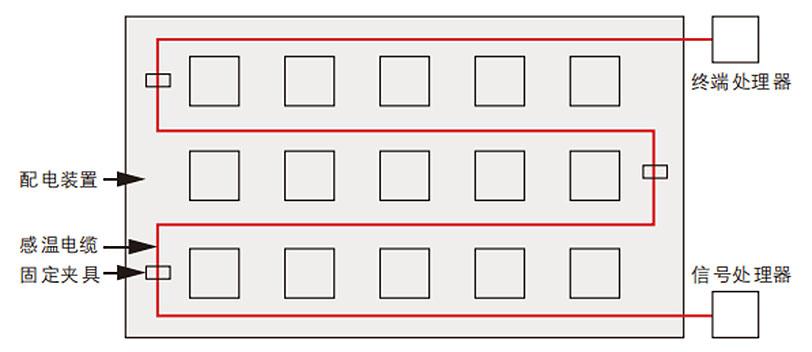

大型配電裝置

在大型配電裝置上敷設感溫電纜時，應靠近被保護物外表敷設，不宜緊貼被保護物。

布線注意事項

避免損壞電纜外層

在布線過程中，應避免損壞電纜的外層絕緣層，確保感溫電纜的性能不受影響。

選擇合適的固定方式

應根據感溫電纜的類型和敷設環境，選擇合適的固定方式，確保感溫電纜固定結實牢固。

保持適當的間距

在布線時，應保持適當的間距，避免相互干擾和影響。同時，應確保感溫電纜與周圍物體的間距符合設計要求，防止因摩擦或擠壓而損壞電纜。

定期檢查與維護

布線完成后，應定期對電纜進行檢查和維護，確保其正常工作。同時，應建立相應的應急預案和報警機制，以便在火災發生時能夠迅速響應和處理。

需要注意的是，在選擇布線方式時，需要綜合考慮場所的特點、火災探測的需求、安裝和維護的便利性等因素。同時，還需要遵守相關的安全規范和標準，確保布線方式的安全性和可靠性。

對于不同的布線方式，還需要采取相應的固定和保護措施，如使用專用的夾具、支架等，以確保感溫電纜在布線過程中不會受到損壞或位移，從而保證火災探測系統的正常運行。
