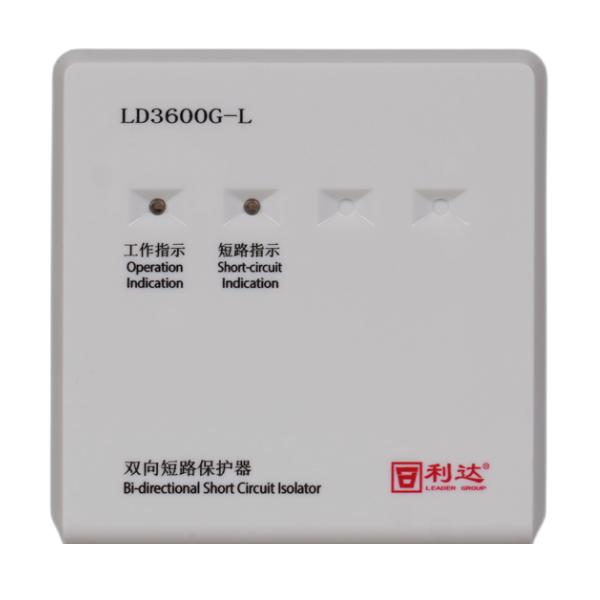

利達LD3600G-L雙向短路保護器 環形隔離器

一、利達LD3600G-L雙向短路保護器概述

　　利達LD3600G-L雙向短路保護器內置單片機，工作性能穩定可靠，功耗低，串聯損失電壓低，具有較強的抗干擾能力。

　　利達LD3600G-L雙向短路保護器可用于環路或總線布線方式火災報警系統探測設備線路保護，可以和利達生產的LD6806G-L中繼模塊配合使用。

二、利達LD3600G-L雙向短路保護器功能特點

　　二總線，有極性。

　　與中繼模塊LD6806G-L配合使用在環路中。

　　環形回路中發生斷路后，內部的所有設備仍能正常工作。

　　輸出短路可保護及自動恢復，不影響輸入工作。

三、利達LD3600G-L雙向短路保護器技術參數

型號 LD3600G-L

名稱 雙向短路保護器

品牌 利達

工作電壓 DC14~DC24V

短路動作電流 ＜1.8A

指示燈 工作指示燈-監視狀態紅燈常亮，短路指示燈-短路時紅燈常亮

工作環境溫度 -40℃~+55℃

相對濕度 ≤95%（40±2℃）無凝露

外殼防護等級 IP40

安裝方式 配合LD61G底座安裝，插拔式結構

重量 約110g

外形尺寸 85mm×85mm×35mm（含底座）

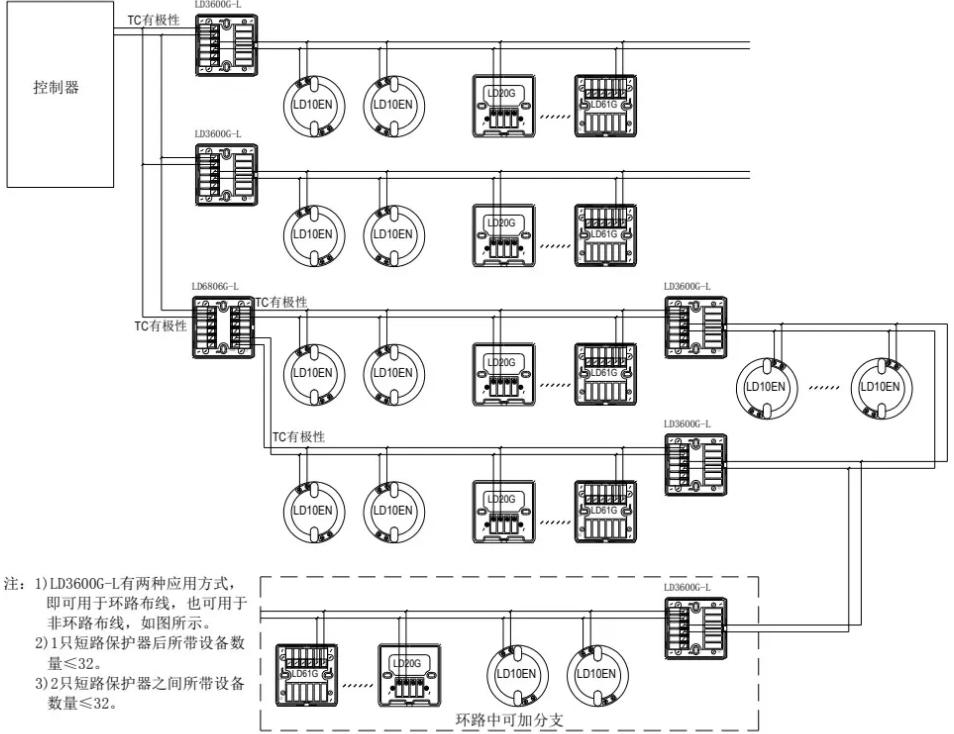

四、利達LD3600G-L雙向短路保護器接線圖
