利達JB-QB-LD5507EN氣體滅火控制器

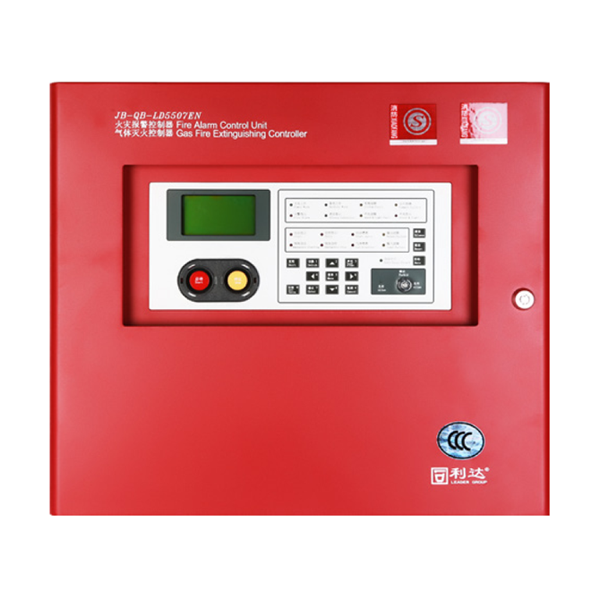

一、利達JB-QB-LD5507EN氣體滅火控制器產品介紹

　　利達JB-QB-LD5507EN氣體滅火控制器、JB-QB-LD5507EN火災報警控制器是智能化的火災報警和氣體滅火一體控制設備。該一體控制器主要針對小型消防氣體滅火工程項目設計。

二、利達JB-QB-LD5507EN氣體滅火控制器功能特性

　　1、一路氣體滅火多線輸出直接控制現場設備。

　　2、延時啟動功能（延時時間0～30秒可隨意設置）。

　　3、自動啟動功能。

　　4、現場緊急啟動或停止功能，最多可接5個編碼型現場緊急啟停按鈕（LD1200EN）。

　　5、手動啟動功能。

　　6、延時啟動時手動停止啟動功能。

　　7、手動/自動切換功能。

　　8、線路故障檢測功能。

　　9、具有氣體噴灑無源常開輸出。

　　10、與火災報警控制器共用中文打印機，具有信息打印功能。

三、利達JB-QB-LD5507EN氣體滅火控制器技術參數

型號 JB-QB-LD5507EN

主電源電壓 AC 220V(187V ～ 242V) 50Hz

空載功耗 ≤ 10W

環境溫度 0℃～ 45℃

相對濕度 ≤ 95%〔(40±2)℃，無凝露〕

安裝方式 壁掛

備用電池規格 12V/7Ah

最大外形尺寸 長484mm× 寬122mm× 高420mm

重量 8.3 Kg±0.1 Kg

控制氣滅分區數 1

鋼瓶啟動輸出電壓 DC24V

鋼瓶啟動最大輸出電流 2A

現場緊急啟停按鈕數量 5

24V輸出電流 0.3A

斷電常開點電流容量 1A

氣體釋放燈電流 0.2A

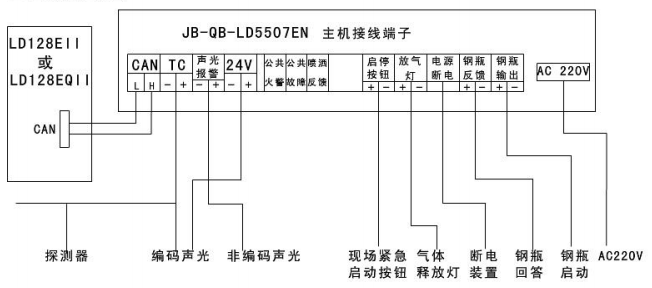

四、利達JB-QB-LD5507EN氣體滅火控制器接線圖

　　非編碼聲光在發生任意火警時啟動；

　　62、63號編碼聲光在氣體滅火延時時啟動；

　　電源斷電繼電器在延時時啟動；

　　放氣指示燈在收到鋼瓶放氣反饋時輸出。
