利達LD128E(T)-A火災顯示盤

一、利達LD128E(T)-A火災顯示盤產品介紹

　　LD128E(T)-A火災顯示盤是配合利達公司生產的E/EN/EL系列火災報警控制器使用的一種中文顯示器，外觀新穎、體積小、重量輕。該顯示器大多用于各樓層服務臺或各防火分區的值班室，當火災發生時，LD128E(T)-A火災顯示盤可以及時準確地將本顯示器設定的顯示范圍內的火警信號顯示出來。

　　經公安部消防產品合格評定中心及國家消防電子產品質量監督檢驗中心依據GB17429-2011《火災顯示盤》、《強制性認證實施規則》、《強制性產品認證實施細則》檢驗和審核，符合認證要求，取得消防產品3C認證。

二、利達LD128E(T)-A火災顯盤功能特點

　　1、二總線，有極性，占一個地址點。

　　2、128×32LCD液晶屏顯示，具有中英文切換顯示功能，可直觀顯示火警發生的部位及有關火警信息。中文描述信息可顯示16個漢字。

　　3、LD128E(T)-A顯示范圍及內容由顯示盤自身設定,每臺顯示盤可設置四段顯示范圍，每臺顯示盤最多可顯示前512個故障信息和前512個火警信息，可以跨回路顯示。

　　4、LD128E(T)-A火災顯示盤可以設為通顯模式，顯示所有火警及故障。

　　5、可直觀區分首警及手報觸發的火警。

　　6、可顯示設備類型。

　　7、LD128E(T)-A具有USB接口，可通過U盤進行現場數據設置傳輸。

三、利達LD128E(T)-A火災顯示盤技術參數

型號 LD128E(T)-A

通訊方式 二總線

電源電壓 DC 18V ～ 26V

電源電流 ＜ 45mA

回路輸入電壓 DC 14V ～ 24V

回路電流 ＜ 3mA

監控功耗 ≤ 840mW

最大存儲容量 512 條火警信息，512 條故障信息

工作環境溫度 0℃～ 45℃

工作環境相對濕度 ≤ 95%〔(40±2)℃，無凝露〕

外殼防護等級 IP30

最大外形尺寸 長230mm×寬47mm×高180mm

重量 1.3kg±0.1kg

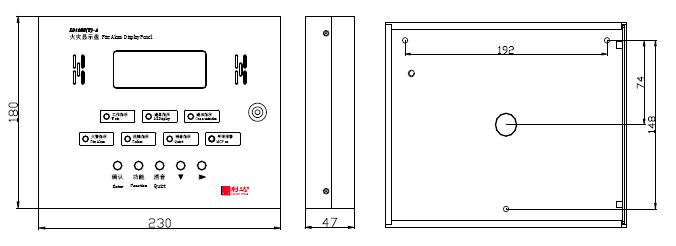

四、利達LD128E(T)-A火災顯示盤外形結構示意圖

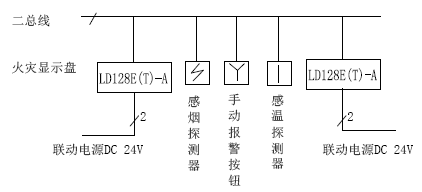

五、利達LD128E(T)-A火災顯示盤端子示意圖及系統連接方式
