利達LD2004G消火栓按鈕接線安裝技術

介紹：

LD2004G 消火栓按鈕可與我公司生產的全系列火災報警控制器配合使用，采用電子編碼，占有一個地址點。當發生火災時，人工確認火災，消火

栓按鈕的動作信號應作為報警信號及啟動消火栓泵的聯動觸發信號，由消防聯動控制器聯動控制消火栓泵的啟動,滅火人員即可持消火栓箱內的水槍就

地進行滅火。該產品抗潮濕、抗干擾能力強，性價比高。此消火栓按鈕經應急管理部消防產品合格評定中心及國家消防電子產品質量檢驗檢測中心按

照 GB16806-2006《消防聯動控制系統》、CCCF-CPRZ-15《消防類產品認證實施規則》檢驗和審核，取得消防產品認證證書。

功能：

★ 二總線、無極性，采用專用嵌入式 MCU。

★ 采用電子編碼方式，占用一個地址，編址范圍（1～255）。

★ 啟動零件可重復使用，報警復位通過專用鑰匙完成。

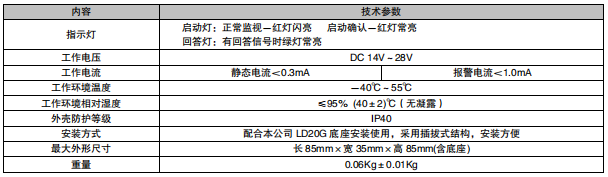

主要技術指標：

消火栓外形結構示意圖：

端子示意圖：

接線示意圖：

 消火栓按鈕與火災報警控制器及消防泵控制箱的連接有兩種方式，分別是總線啟泵方式（二線）、總線啟泵方式（四線）。

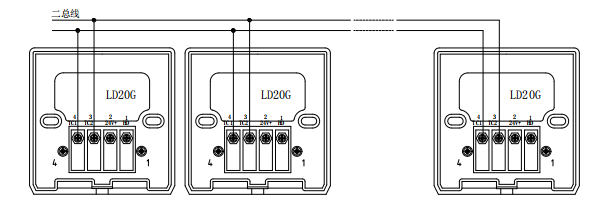

 總線啟泵方式（二線）：消火栓按鈕按下，即向控制器發出報警信號，控制器發出啟泵命令并確認泵已啟動后，點亮消火栓按鈕上的綠色回答指示燈，

接線方式如下圖所示：

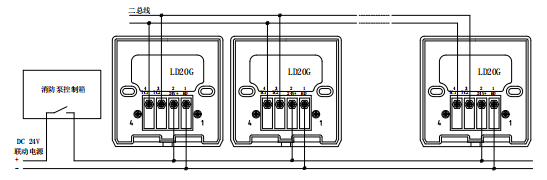

總線啟泵方式（四線）：消火栓按鈕按下，即向控制器發出報警信號，消防泵啟動后，通過消防泵控制箱 DC 24V 點亮消火栓按鈕上的綠色回答指示燈，

接線方式如下圖所示：

安裝方式及安裝步驟：與 LD2003G 相同。
