利達JTY-GF-LD3901EB獨立式光電感煙火災探測報警器接線安裝技術
介紹：
利達JTY-GF-LD3901EB獨立式光電感煙火災探測報警器是依據國標GB 20517-2006和公共安全行業標準GA 1151-2014及市場需求而設計開發的。
LD3901EB 報警器是一款物聯網火災探測器，采用光電型感應器對煙霧采集處理，經由窄帶物聯網 NB-IoT 傳送數據到網絡平臺服務器，手機端微信
和短信，煙霧濃度、電池狀態、無線信號質量均可上傳。LD3901EB 報警器具有聲光指示，光指示為雙色高亮 LED，聲指示為高分貝壓電蜂鳴器，并
采用大容量鋰電池供電，使用壽命高達 3 年。LD3901EB 報警器作為一款物聯網設備，不需要布線，采用無線傳輸，非常適合安裝于不方便布線的場
合，適合于各種工業及民用建筑，尤其適合安裝于室內。經應急管理部消防產品合格評定中心及 消防電子產品質量檢驗檢測中心按照 GB
20517-2006《獨立式感煙火災探測報警器》、CNCA-C18-01《強制性產品認證實施規則》、CCCF-CCC-02《強制性產品認證實施細則》檢驗和審核，
符合認證要求，取得消防產品 3C 認證證書。
功能：
★ 獨立式，3.0V 鋰電池供電，正常工作時間可達三年。
★ 電池有防錯接功能，反接不會損壞，但無法工作。
★ 使用 NANO SIM 卡或 SMD SIM 卡，NANO SIM 卡可更換插拔，全網通，電信、移動、聯通卡均可使用。
★ 感應到火情后發出聲響、火情消除后自動復位。
★ 正常工作 40 秒綠色閃爍，火警時 1 秒紅色閃爍，并發出連續短促報警聲。
★ 迷宮故障時 5 秒閃一次黃燈，40 秒蜂鳴器響兩聲；電池欠壓時 5 秒閃一次黃燈，40 秒蜂鳴器響一聲。
★ 配有一個消音/自檢按鈕，無火警時，按一次，報警器進行自檢，有火警時，按一次消音。
★ 配有紅外遙控接收裝置，探測器報警后，使用任何紅外遙控器對準探測器紅點處按一次可消音。消音功能 1 分鐘有效，1 分鐘后如有火情，報警器
繼續報警。
★ 具有黑煙報警功能。
★ 電池安裝后或長按按鍵，探測器開始入網，紅綠燈交替點亮，等燈熄滅，如響一聲表示成功，響 3 聲表示失敗。
★ 可與手機綁定。關注[利達智能消防]公眾號并添加設備后，設備火警故障等事件以通知形式推送至用戶微信，設置手機號碼后，設備火警事件以短信
形式發送到用戶手機。
★ 配有利達智能消防管理平臺，登錄后可以管理添加的所有設備，查看設備狀態和歷史記錄。

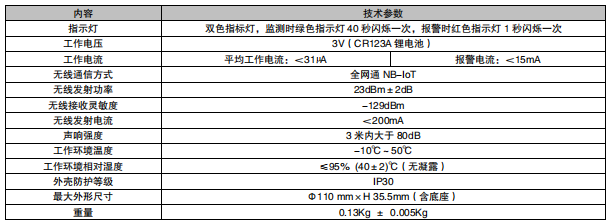

主要技術指標：

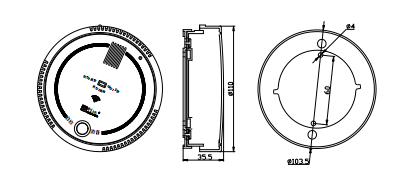

結構與安裝尺寸圖：
安裝步驟：
★ 逆時針旋轉上罩，使報警器與底座分離。
★ 安裝底座：底座安裝方式有兩種，一種為螺釘安裝，一種為雙面膠安裝。
螺釘安裝：用 2 個 M4*16 的自攻螺釘把底座固定在天花板或墻面上。
雙面膠安裝：先將雙面膠居中粘貼在底座，再將底座固定在天花板在墻面上。
★ 底座與報警器邊緣上設置有對準標記，使報警器與底座上標記對齊，把報警器沿順時針方向旋轉，直至報警器鎖緊到底座上。
注意：如果電池未安裝入電池盒內，則報警器無法裝入底座上。
★ 安裝好后，應對報警器進行測試，請按自檢按鈕，此時報警器應該進入?測試?報警狀態。
★ 安裝位置應避免安裝在多灰塵、多昆蟲、多蒸汽、空調出風口或其它氣體流通很強的位置。
注意：產品投入使用前，安裝空間有污染、有灰塵的情況下不建議摘掉防塵罩。投入使用后務必摘下防塵罩。
