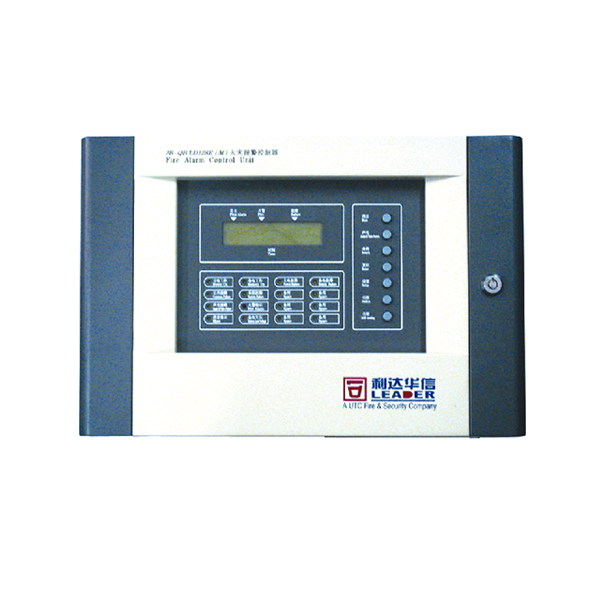

利達JB-QB/LD128E(M)-64火災報警控制器

一、利達JB-QB/LD128E(M)-64火災報警控制器介紹

　　利達JB-QB/LD128E(M)-64區域火災報警控制器是智能化的單回路二總線火災報警控制器，采用單片機控制技術，外觀新穎、體積小、重量輕。主要針對小型消防工程項目而設計，可與我公司生產的各種類型的探測器、信號輸入模塊等產品配合使用。經中國消防產品質量認證委員會按照GB4717-93和GB/T19001-2000檢驗和檢查符合認證要求，準許使用消防產品安全認證標志。

二、利達JB-QB/LD128E(M)-64火災報警控制器功能

　　★具RS232接口,可選配串行中文打印機或與其它樓宇設備聯網

　　★采用CANBus通訊方式，與其它具有CANBus總線的控制器配合實現區域網絡

　　★全中文LED液晶屏顯示主要信息與內容，指示燈指示關鍵狀態

　　★按鍵采用人性化設計，操作方便

　　★可編程4組無源接點輸出

　　★采用回路短路保護和電源短路保護

　　★有“黑匣子”存儲記憶功能，能自動記錄256條火警信息

　　★總線設備混合編址

　　★結構小巧美觀，易于安裝

三、利達JB-QB/LD128E(M)-64火災報警控制器主要技術指標

主要技術指標

內容 技術參數

主電源電壓 AC220V(187V-242V)50Hz

回路輸出電壓 DC14V-24V

回路數量 1回路

直接輸出接點數 1路公共火警無源接點輸出

1路公共故障無源接點輸出

1路聲光警報器專用輸出

最大總路設備地址數 64

最大回路輸出電流 100mA

最大短路保護電流 120mA

空載功耗 ≦7W

工作環境溫度 0℃-45℃

工作環境相對濕度 ≦95%RH(40±2℃)

安裝方式 壁掛

備用電池 6V/4Ah電池(兩節)

最大外形尺寸 寬436mm×高292mm×厚102mm

重量 5.5kg±0.1kg(不含電池)

四、利達JB-QB/LD128E(M)-64火災報警控制器布線要求

　　☆機內端子配線：所有引入線均剝開0.5cm，掛錫或用接線卡后接入端子。

　　☆信號二總線：導線：銅導線截面積≥1.0平方毫米，耐壓≥250V，雙絞線。

　　電纜：銅線截面積≥0.75平方毫米，耐壓≥250V。

　　回路導線總電阻<50Ω，否則應考慮增大導線截面積，或加裝總線中繼器。

　　☆DC24V聯動電源線：銅導線截面積≥1.0平方毫米，耐壓≥250V雙色雙絞線。且回路導線總壓降≤3V。否則應考慮增大導線截面積。

　　☆穿管要求：信號二總線應單獨穿入金屬管中，嚴禁與動力線、照明線、交流線、視頻線或廣播線等穿入同一管中。

　　☆通訊時采用雙芯屏蔽線接入串行接口。

　　☆電纜豎井(溝)內的布線要求：信號二總線在電纜(溝)豎井也應單獨穿管或在金屬線槽內敷設。要求盡量遠離動力、照明等強電及視頻線，其平行間距應大于500毫米。

　　接頭的處理：所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。
