利達JTW-XOM-LDDTS4K分布式光纖測溫系統

一、利達JTW-XOM-LDDTS4K分布式光纖測溫系統概述

　　利達JTW-XOM-LDDTS4K分布式光纖測溫系統主要由光纖測溫主機、探測光纜組成。其中，光纖測溫主機負責光纖信號處理、報警和參數設置等，探測光纜負責現場的溫度采集。光纖主機還可以通過RS485等接口與火災報警控制器相連，構成完整的火災報警系統。

　　線型光纖感溫火災探測器的國家標準編號為GB/T21197-2007。

二、利達JTW-XOM-LDDTS4K分布式光纖測溫系統特點

　　彩色液晶大屏幕圖文顯示，觸摸屏操作。

　　可根據現場的報警要求，調整報警閾值。

　　現場只有鋪設的光纖或光纜，系統可靠性高。

　　可通過RS485或以太網接口聯入火災報警系統。

　　系統具有自診斷功能，可快速判定光纖或光纜故障。

　　保存并可隨時查詢歷史數據（黑盒子），有利于經驗的積累和為事故趨勢分析提供依據。

　　在顯示屏幕上可以直觀顯示被監測部位的具體位置及名稱，進行實時連續的溫度監測和火災報警，并可準確定位。

　　光纖本身即為傳感器，防燃、防爆、防腐蝕、耐高壓和強電磁場、耐輻射，本質安全；抗干擾性能強，無擊穿、燒毀等問題。

三、利達JTW-XOM-LDDTS4K分布式光纖測溫系統技術參數

型號JTW-XOM-LDDTS4K

測溫范圍-30℃ ～120℃

報警方式定溫/差溫/差定溫

探測方式分布式

恢復性能可恢復式

功能構成探測報警型

測量距離4公里

通道數量1，2

測量方式單端

測溫精度±2℃

溫度分辨率0.1℃

定位精度1m

通訊接口RS232/485, CAN,RJ45

光纖類型GI 62.5 / 125

光纖接口FC / APC (E2000可選)

主機工作溫度0℃ ～ 40℃

主機工作濕度< 95%

工作電源220VAC/50Hz或24VDC

最大功耗100W

四、利達JTW-XOM-LDDTS4K分布式光纖測溫系統產品配接表

產品型號最大距離通道數

JTW-XOM-LDDTS4K/14Km1

JTW-XOM-LDDTS4K/24Km2

五、利達JTW-XOM-LDDTS4K分布式光纖測溫系統應用方案

　　線型光纖感溫火災探測器是利用光纖的溫度特性，通過實時處理鋪設于監測現場的光纜采集的溫度信號，與設定的報警值進行比較后，實現火災報警。

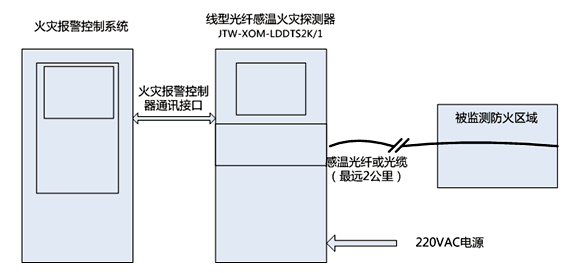

　　該分布式光纖測溫系統既可以單獨使用，實現溫度采集和火災報警；也可以與火災報警控制系統聯接，通過設定的聯動邏輯，完成更多的監控功能。

　　其中：該探測器的主機部分放置在室內，光纜部分根據測試對象的不同，有不同的鋪設方法。由于項目監測的規模不同，需要光纜的數量不同。
