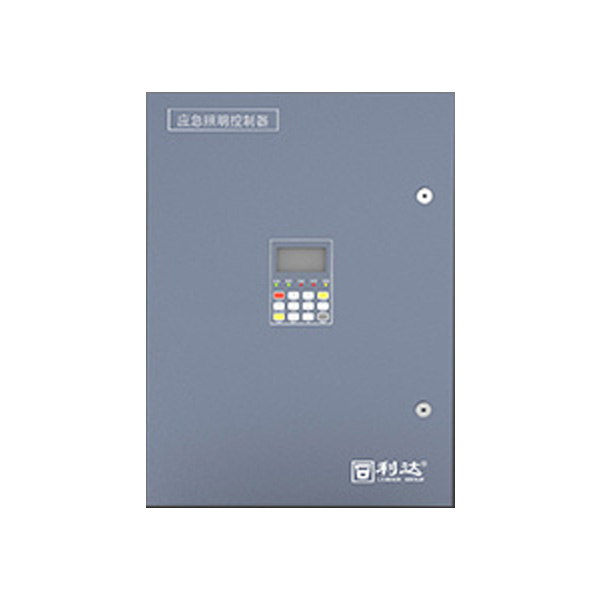

利達LD-C-231應急照明控制器

一、利達LD-C-231應急照明控制器功能

　　1、全中文操作界面，3吋液晶屏顯示各種信息，指示燈指示關鍵狀態；

　　2、具有1個CAN，1個RS485通訊接口；

　　3、支持一鍵自動編碼功能；

　　4、具有一路有源輸入接口，兩路無源輸出接口，可聯動現場設備；

　　5、具有市電監測功能；

　　6、具有通訊斷線應急功能。

二、利達LD-C-231應急照明控制器技術參數

型號 LD-C-231

主電電壓 AC 220V(187V～242V)50Hz

備用電池 38.4V/11Ah磷酸鐵鋰電池

主電功耗 30W

額定功率 250W

額定輸出電壓 DC36V

容量限制 可配接5臺應急照明集中電源

通訊接口 一路CAN接口、一路RS485接口

輸出回路 系統總線1回路，燈具總線8回路

應急轉換時間 ≤0.1s

帶載應急時間 ≥90min

備電工作時間 ≥180min

外殼防護等級 IP33

工作環境溫度 0℃～55℃

工作環境相對濕度 ≤90％(40±2)℃（無凝露）

安裝方式 壁掛

外形尺寸寬 420mm×高580mm×厚185mm

重量（不含電池） 10Kg±0.5Kg

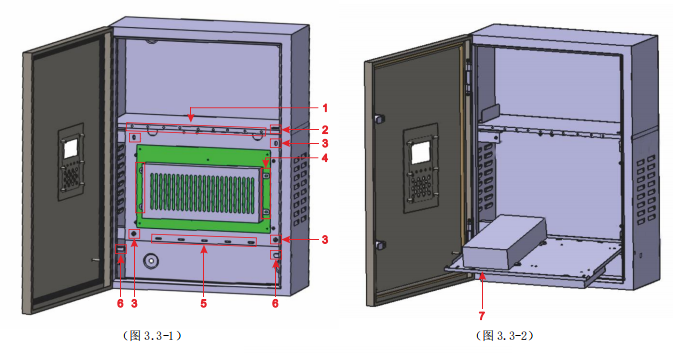

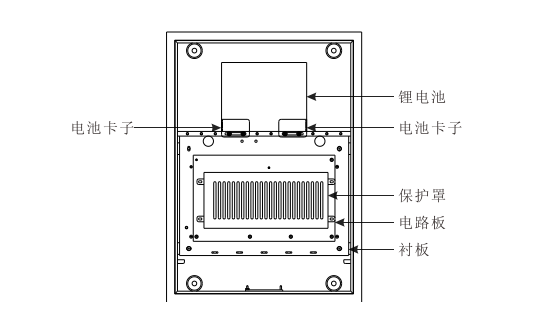

三、利達LD-C-232應急照明控制器結構特性

四、利達LD-C-232應急照明控制器安裝說明

　　1、安裝方式：采用M8的膨脹螺絲在墻上壁掛安裝；

　　2、出線方式：下出線，將4個敲落孔敲落，注意強電線路應和總線通訊線路由不同的敲落孔進線；

　　3、安裝環境：

　　a、應安裝于通風良好的地方，嚴禁在密閉環境中使用；

　　b、遠離火源熱源和電磁源；

　　c、避免于有機溶劑等有害物質接觸；

　　d、保證適宜的環境溫度和相對濕度。
