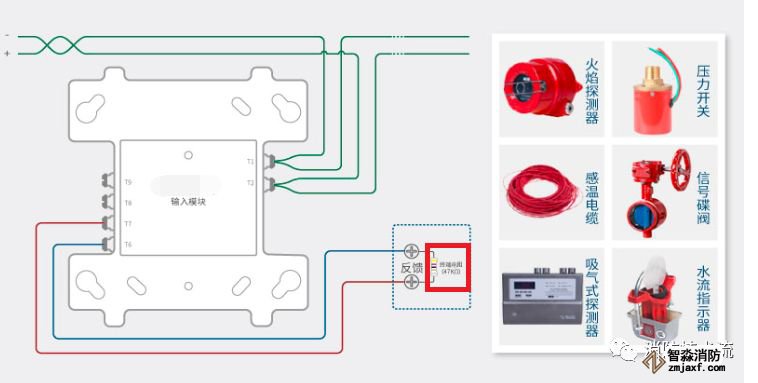

消防模塊與設備連接線路上加的電阻是終端電阻，主要是用來檢測線路通斷路，在無源反饋端加這個電阻。無源反饋信號常見的是常開信號，如果不加電阻，正常反饋的是常開信號，如果線路斷掉，對于模塊來說反應的狀態是一樣的，沒法辨別線路是否斷開；只有加了電阻才能顯示出不同的狀態，從而可以檢測線路斷線故障。

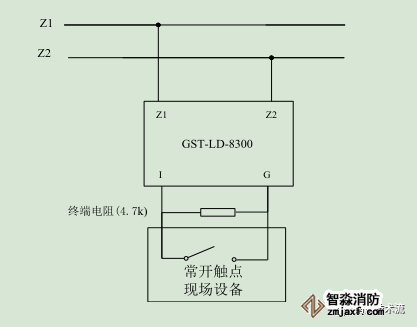

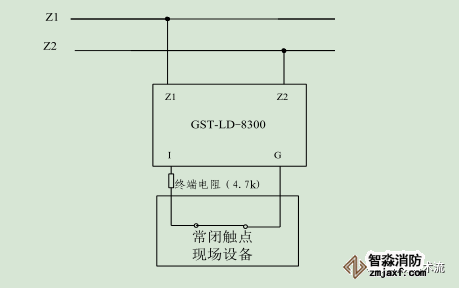

模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個 4.7kΩ的終端電阻。

不同品牌的報警設備這個電阻阻值會有所不同，值得注意的是，這個終端電阻應接在遠離模塊端即終端設備端，如果是接在模塊端會有什么不同？請自己思考吧
