利達LDT9008EN組合式電氣火災監控探測器

一、利達LDT9008EN組合式電氣火災監控探測器概述

　　利達LDT9008EN組合式電氣火災監控探測器是一種智能電氣火災監控探測器。該探測器作為電氣火災監控系統信號采集處理單元，能通過內置電路及軟件對傳感器傳遞的信號進行智能分析處理，判斷外設的工作狀態（即故障狀態、火災報警狀態、正常工作狀態），并通過二總線通訊向控制器傳遞節點工作信息，完成監控信息的綜合處理。該探測器具有故障診斷、報警精度高、可靠性強、簡單實用、安裝方便等特點。內置MCU微處理器，工作可靠，抗干擾能力強。

　　利達LDT9008EN組合式電氣火災監控探測器和各種規格的剩余電流互感器配接實現剩余電流式電氣火災監控探測功能，和PT100溫度傳感器配接實現測溫式電氣火災監控探測功能，適用于大型工廠、大型庫房、辦公室、商業建筑、賓館、住宅及娛樂場所等電氣線路復雜的場所。

二、利達LDT9008EN組合式電氣火災監控探測器性能特點

　　電源采用AC220V，具有AC220V電源斷電故障檢測功能。

　　采用TC二總線通訊方式。

　　采用液晶顯示，實時顯示監測數據。

　　采用電子編碼方式，可以通過編址器讀/寫探測器地址（0～127）。

　　可以設置探測器節點地址、通道配置、通道數、報警閾值。

　　具有8個檢測通道，每個檢測通道可任意設置為剩余電流檢測通道或溫度檢測通道。

　　漏電報警值可通過控制器進行設置，設置范圍為300mA～1000mA（設置步長為100mA），出廠默認設置為500mA。

　　可以和不同規格的剩余電流互感器或PT100溫度傳感器進行配接。

三、利達LDT9008EN組合式電氣火災監控探測器技術參數

型號 LDT9008EN

名稱 組合式電氣火災監控探測器

品牌 利達

工作電壓 AC220V(187V-242V)50Hz

電源功耗 ＜1W

TC二總線電流 ＜0.7mA

電源指示燈 上電運行綠色指示燈常亮

通訊指示燈 TC二總線正常通訊綠色指示燈閃亮

控制指示燈 啟動脫扣控制紅色指示燈常亮

故障指示燈 外接線路出現短路、斷路時或通信異常時，黃色指示燈常亮

溫度指示燈 溫度監測出現超溫報警時紅色指示燈常亮

漏電指示燈 漏電監測出現漏電報警時紅色指示燈常亮

剩余電流默認報警值 500mA

剩余電流報警值范圍 可在300 mA（含）至1000mA（含）之間通過探測器設定或控制器設置，調節精度100mA

溫度默認報警值 80℃

控制輸出 1組無源常開點

通訊方式 二總線

通道數 共8個，3米距離內自由連接1～8只電流互感器或溫度傳感器

通訊主機設備 LDK8000EN-QG，LDK8000EN-QT，LDK800EN

使用環境溫度 -10℃～40℃

相對濕度 ≤95% 無凝露

安裝方式 嵌入式安裝

開孔尺寸 長115 mm*高111 mm

最大外形尺寸 長120mm*寬55mm*高120mm

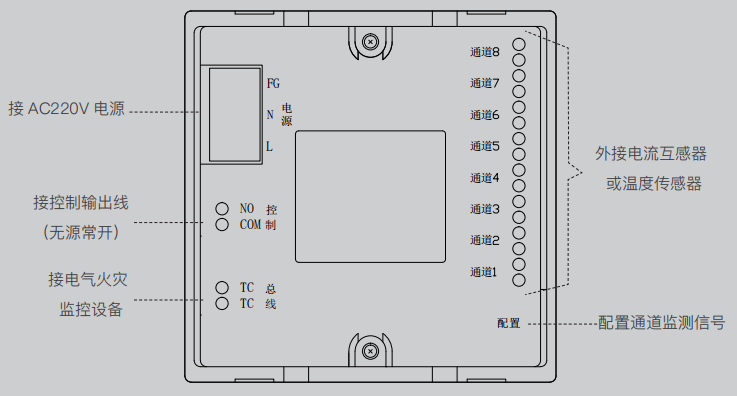

四、利達LDT9008EN組合式電氣火災監控探測器接線說明
