利達LDT9103EN組合式電氣火災監控探測器

一、利達LDT9103EN組合式電氣火災監控探測器概述

　　利達LDT9103EN組合式電氣火災監控探測器是新一代智能電氣火災監控探測器。該探測器作為電氣火災監控系統信號采集處理單元，能通過內置電路及軟件對傳感器傳遞的信號進行智能分析處理，判斷外設的工作狀態（即故障狀態、火災報警狀態、正常工作狀態），并通過二總線通訊向控制器傳遞節點工作信息，完成監控信息的綜合處理。該探測器具有故障診斷、報警精度高、可靠性強、簡單實用等特點。內置MCU微處理器，工作可靠，抗干擾能力強。采用特殊的EMC電磁抗干擾處理，工作穩定可靠，測量精度更高。結構新穎實用，安裝便捷。適用于大型工廠、大型庫房、辦公室、商業建筑、賓館、住宅及娛樂場所等電氣線路復雜的場所。

二、利達LDT9103EN組合式電氣火災監控探測器特點

　　采用二總線通訊方式,無極性。

　　采用電子編碼方式，可以通過編址器讀/寫探測器地址(0～127)。

　　溫度檢測通道具有短路、斷路的故障檢測功能。

　　具有1個剩余電流檢測通道和1個溫度檢測通道，可通過編址器進行設置。

　　具有剩余電流和測溫兩種信號的監測功能。

　　內置1只剩余電流互感器，標配1只TPS2-430G104F-1000溫度傳感器，每個檢測通道占有唯一的地址號。

　　漏電報警值可由控制器或者編址器設置更改，設置范圍為300mA～1000mA（設置步長為100mA）。

三、利達LDT9103EN組合式電氣火災監控探測器技術參數

型號 LDT9103EN

名稱 組合式電氣火災監控探測器

品牌 利達

工作電壓 二總線電壓DC 24V

TC二總線電流 ＜5mA

指示燈工作指示燈 產品正常工作時綠色指示燈閃亮

報警指示燈 產品檢測通道報警時紅色指示燈閃亮

剩余電流默認報警值 500mA

剩余電流報警值范圍 300mA（含）至1000mA（含）之間通過編碼器設定或控制器設置，調節精度100mA

溫度默認報警值   80℃

控制輸出 1組無源常開點

通訊方式 二總線

通道數 共2個，配1只電流互感器和1只溫度傳感器

通訊主機設備 LDK8000EN-QG，LDK8000EN-QT，LDK800EN

使用環境溫度 -10℃～40℃

相對濕度 ≤95%RH

安裝方式 標準導軌

最大外形尺寸 L200mm*W70mm*H126mm

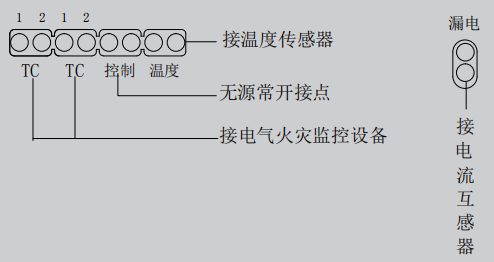

四、利達LDT9103EN組合式電氣火災監控探測器接線端子說明
