01消防火流指示器

工作原理：

       當有人員從管網末端試水裝置放水，或有一個以上噴頭開始噴水時，管網內的水就會流動，并推動水流指示器的葉片及擺桿，偏轉一定角度后便會觸動微動開關閉合，發出電信號至消防輸入模塊，消防輸入模塊將動作信號傳遞給消防控制中心。當水流停止時，葉片自動復位，從而斷開電路。

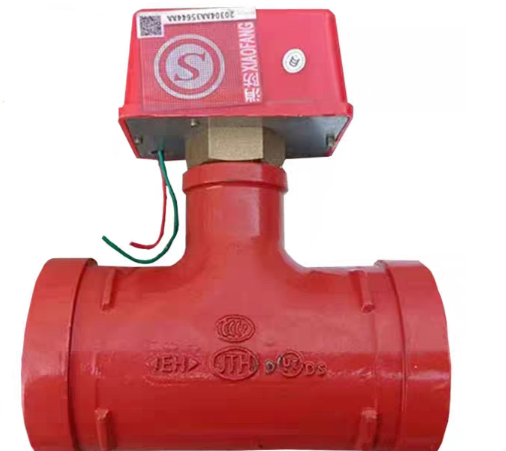

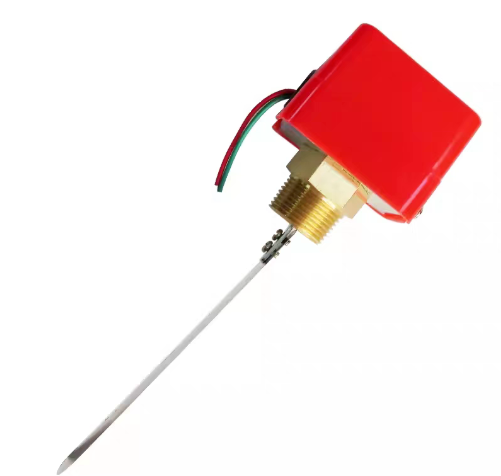

①螺紋水流指示器:

②溝槽式水流指示器:

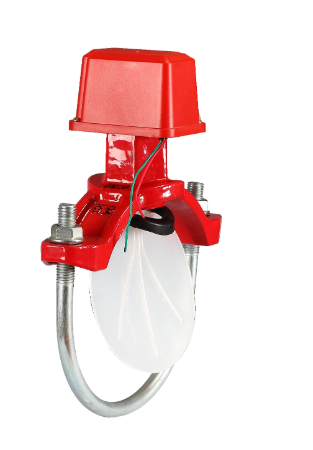

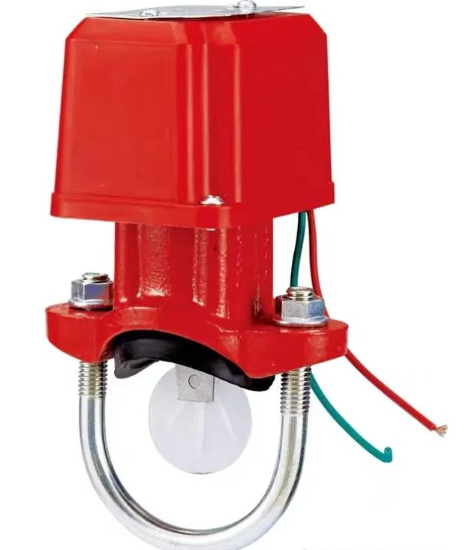

④馬鞍式水流指示器:

⑤防爆溝槽式水流指示器:

⑥防爆馬鞍式水流指示器:

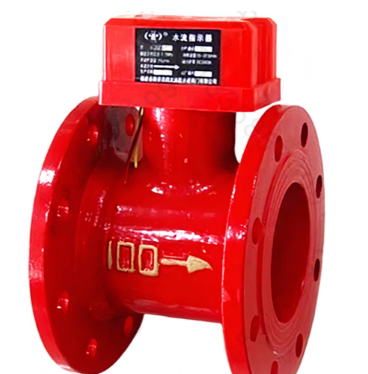

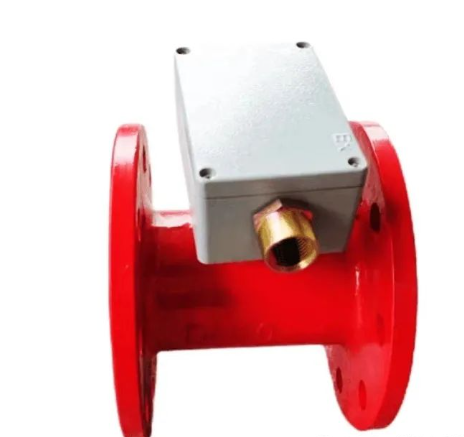

⑦防爆法蘭水流指示器:

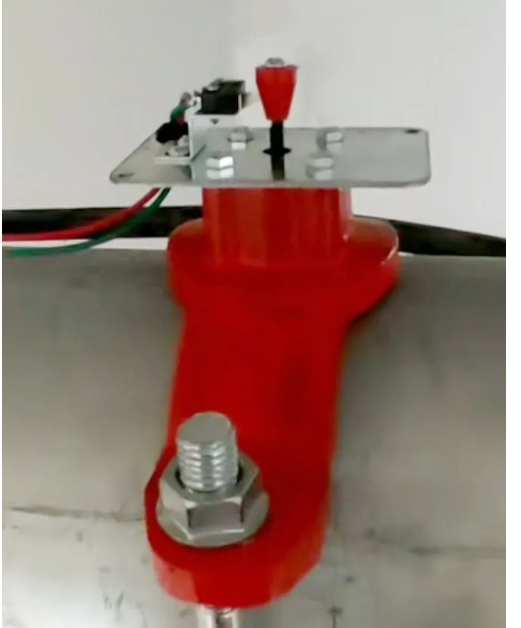

⑧水流指示器內部結構

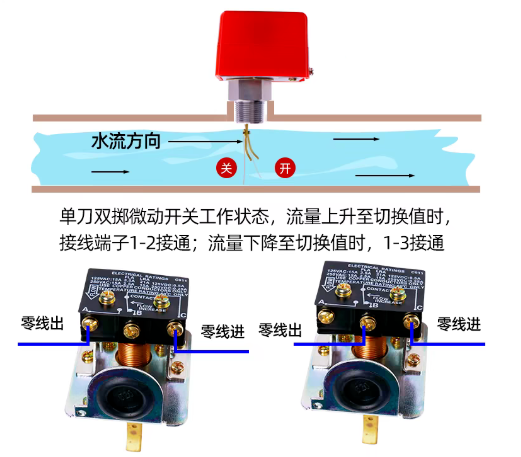

⑨水流指示器動作原理

02工業管道水流指示器

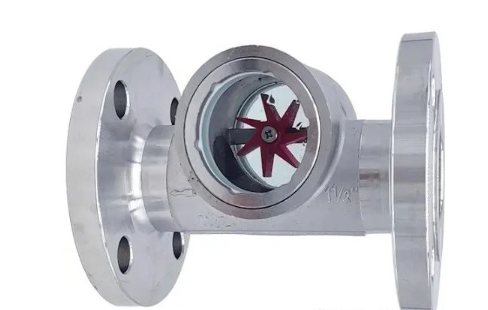

①不銹鋼葉輪水流指示器

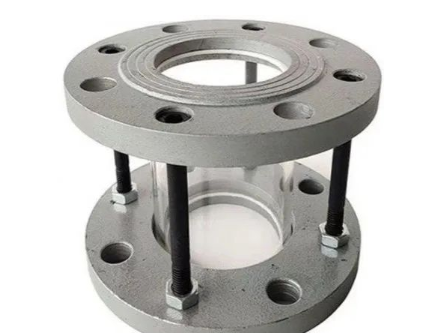

③不銹鋼玻璃管水流指示器

03水流指示器養護

水流指示器安裝前應存放在通風、干燥的庫房內，避免與腐蝕性物質共同貯存，貯存溫度-10C°~40C°。水流指示器安裝后，應定期進行檢查，檢查的項目如下；

1、檢查安裝位置的密封墊是否損壞；

2、檢查葉片的位置是否發生偏離，碰擦到管壁；

3、檢查防水罩是否有裂痕、破損現象；

4、水流指示器檢修裝配后，應按要求進行封閉性實驗；

5、水流指示器檢修裝配后，應安要求進行靈敏性實驗；

6、每次檢修后，將情況詳細記錄以備參考；
