利達JB-QB-LD988ENM 火災報警控制器/消防聯動控制器接線安裝技術

介紹：

JB-QB-LD988ENM 火災報警控制器/消防聯動控制器(以下簡稱 LD988ENM)是利達公司為滿足消防市場的需求而研制的新一代火災報警控制器。采用

模塊化設計，使用嵌入式實時操作系統，具有可靠、高效和良好的可擴展性等特點。該機型可以單獨使用，也可以聯網構成一個多機網絡系統使用。配合

我公司的全系列總線產品及其他相關設備，可廣泛應用于中小型項目。滿足 GB4717-2005《火災報警控制器》、 GB16806-2006《消防聯動控制系統》、

CNCA-C18-01《強制性產品認證實施規則》、CCCF-CCC-03《強制性產品認證實施細則》,取得消防產品 3C 認證證書。

功能：

★ 區域型火災報警控制器。

★ 單機容量： 最大 8 回路， 最多 2048 個地址點, 自帶 8 路多線直控輸出點。

★ 采用 7 寸觸摸 LCD 彩色液晶顯示屏，豐富的圖形功能，可顯示詳細設備信息，指示燈指示關鍵狀態。

★ 支持分區的設置和操作，可以將有聯動關系的報警和輸出設備編入一個或者多個分區內，簡化邏輯關系。

★ 具有 CANBus 接口，可通過通訊轉換卡與其他設備聯網。

★ 用戶使用 PC 機軟件完成配置數據的編程工作，提供 U 盤實現配置數據庫的上傳和下載。

★ 采用多任務嵌入式操作系統，響應時間快。

★ 具有黑匣子功能，可以記錄火警、故障、監管、反饋等多種事件的歷史記錄信息共 25600 條。

★ 具有監管報警功能。

★ 具有回路短路保護、電源短路保護功能。

★ 多線輸出可選擇兩線或三線布線，采用兩線布線時需要配接 LD6803G 模塊。

★ 總線輸出電流可達 1.3A，可配接我公司兩線制和四線制總線產品。

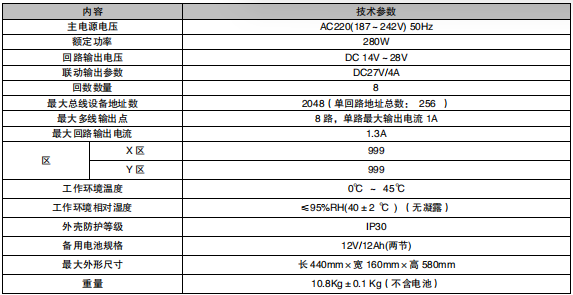

主要技術指標：

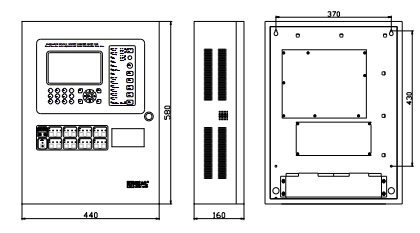

外形結構示意圖：
