利達LD6804G輸出模塊 廣播模塊

一、利達LD6804G輸出模塊概述

　　利達LD6804G輸出模塊采用特殊防潮技術和插拔式結構設計、采用單片機和智能軟件、表面貼裝（SMT）生產工藝和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力。主要用于消防廣播的控制，可以與利達公司生產的全系列火災報警控制器配合使用。

　　本產品無污染、功耗低，適用于各種工業及民用建筑。滿足GB16806-2006《消防聯動控制系統》、CCCF-CPRZ-I5《消防類產品認證實施規則》，取得消防產品認證證書。

二、利達LD6804G輸出模塊功能特點

　　二總線，無極性。

　　電源總線，有極性。

　　采用電子編碼，占一個地址點(1～255）。

　　接收控制器啟動/停止命令，切換輸出。

　　外接線斷路、短路時，模塊返回故障信號。

　　任何一個消防音箱連接線短路、開路，模塊返回故障信號。

三、利達LD6804G輸出模塊技術參數

型號 LD6804G

名稱 輸出模塊

品牌 利達

工作電源電壓 DC24V

二總線電壓 DC14~DC24V

電源工作電流 靜態＜10.0mA，空載啟動＜10.0mA

二總線電流 ＜0.6mA

指示燈 工作正常紅燈閃亮，輸出動作紅燈常亮

輸出信號參數 ≤120V 音頻信號/60W

工作環境溫度 -40℃~+55℃

相對濕度 ≤95%（40±2℃）無凝露

安裝方式 配合LD60G底座安裝，插拔式結構

重量 約140g

外形尺寸 85mm×85mm×35mm（含底座）

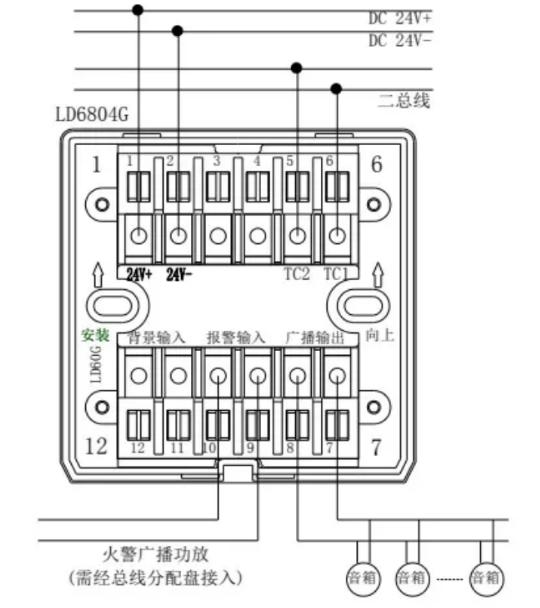

四、利達LD6804G輸出模塊接線圖

　TC1、TC2：探測二總線，無極性

　　24V+、24V-：聯動電源輸出

　　背景輸入：背景廣播音頻輸出

　　報警輸入：接收控制器啟動/停止命令

　　廣播輸出：消防廣播音頻輸出
