利達JB-QB-LD128EN(M)火災報警控制器/消防聯動控制器接線安裝技術

介紹：

JB-QB-LD128EN(M)火災報警控制器/消防聯動控制器是智能化的二總線火災自動報警設備，采用中文液晶顯示， 集報警及聯動控制于一體，分 2

個回路，最大地址點數為 512 點，配備了 8 路繼電器有源輸出。該控制器采用嵌入式控制系統，配合我公司全系列總線產品及其他相關設備，廣泛應用于

中、小型消防工程項目。經過應急管理部消防產品合格評定中心及國家消防電子產品質量檢驗檢測中心依據 GB4717-2005《火災報警控制器》、

GB16806-2006《消防聯動控制系統》、CNCA-C18-01《強制性產品認證實施規則》、CCCF-CCC-03《強制性產品認證實施細則》檢驗和審核，符合認

證要求，取得消防產品 3C 認證證書。

功能：

★ 區域控制器，本機容量：2 個回路、最大 512 個地址點、手動控制盤 1 塊（8 路輸出，其中包括 1 路聲光警報器專用輸出）。

★ 全中文 128×64 LCD 液晶顯示屏，指示燈指示關鍵狀態，操作方便。

★ 中、英文顯示靈活切換，滿足產品國際化的要求。

★ 具有中、英文信息打印功能。

★ 具有 1 路公共火警無源接點輸出，1 路公共故障無源接點輸出。

★ 可通過本機或 SD 卡進行現場數據設置。

★ 具有 CANBus 接口，可通過 LD6900 系列通訊轉換卡與其他 設備聯網。

★ 具有黑匣子功能，能存貯 1000 條火警記錄、1000 條氣體滅火記錄和 1000 條其它記錄。

★ 外部設備可通過總線控制，也可通過多線手動盤直接控制。

★ 具有回路短路保護和電源短路保護功能。

★ 具有監管報警功能。

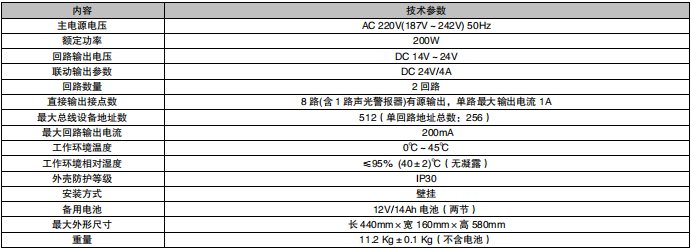

主要技術指標：

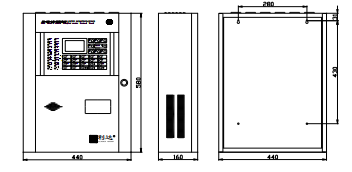

外形結構示意圖：
