火災自動報警系統常用圖形及文字符號含義匯總！

一，概述：

       火災自動報警系統的章節有很多原理圖、系統圖，大家在看圖識圖的過程中會碰到很多專業性圖形及文字符號，今天小編就把常用到的圖形及文字符號代表的含義或設備名稱給大家匯總一下，小伙伴們收藏起來吧！

包括：

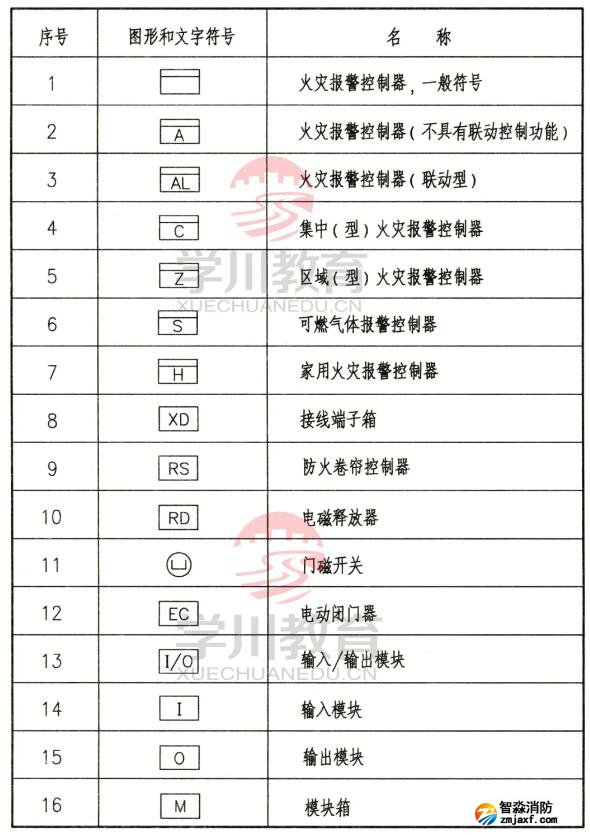

1、火災報警控制器

2、可燃氣體報警控制器

3、家用火災報警控制器

4、接線端子箱

5、防火卷簾控制器

6、電磁釋放器

7、門磁開關

8、電動閉門器

9、輸入/輸出模塊

10、輸入模塊

11、輸出模塊

12、模塊箱

13、總線短路隔離器

14、區域顯示器(火災顯示盤)

15、手動火災報警按鈕

16、消火栓按鈕

17、消防電話插孔

18、帶消防電話插孔的手動火災報警按鈕

19、水流指示器

20、壓力開關

21、流量開關

22、點型感煙火災探測器

23、點型感溫火災探測器

24、家用點型感煙火災探測器

25、可燃氣體探測器

26、點型紅外火焰探測器

27、圖像型火災探測器

28、獨立式感煙火災探測報警器

29、獨立式感溫火災探測報警器

30、剩余電流式電氣火災監控探測器

31、測溫式電氣火災監控探測器

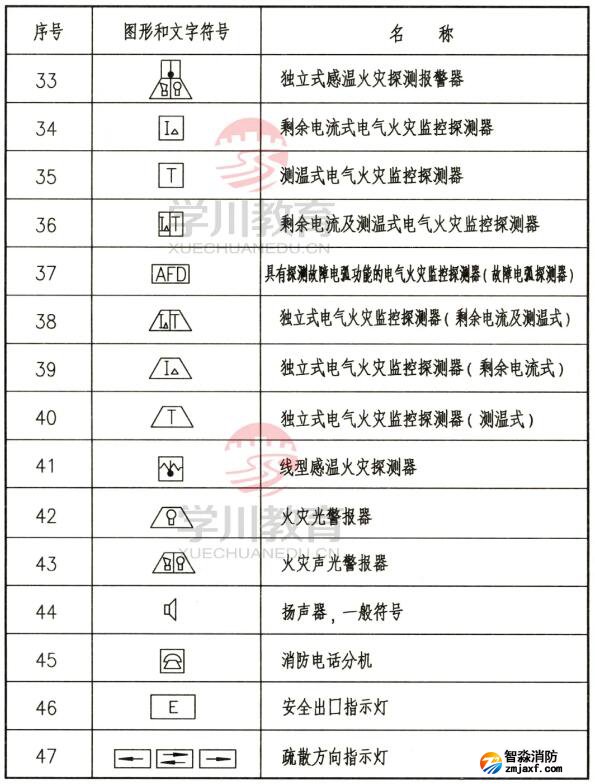

32、剩余電流及測溫式電氣火災監控探測器

33、具有探測故障電弧功能的電氣火災監控探測器（故障電弧探測器)

34、獨立式電氣火災監控探測器（剩余電流及測溫式)

35、獨立式電氣火災監控探測器（剩余電流式)

36、獨立式電氣火災監控探測器（測溫式)

37、線型感溫火災探測器

38、火災光警報器

39、火災聲光警報器

40、揚聲器，一般符號

41、消防電話分機

42、安全出口指示燈

43、疏散方向指示燈

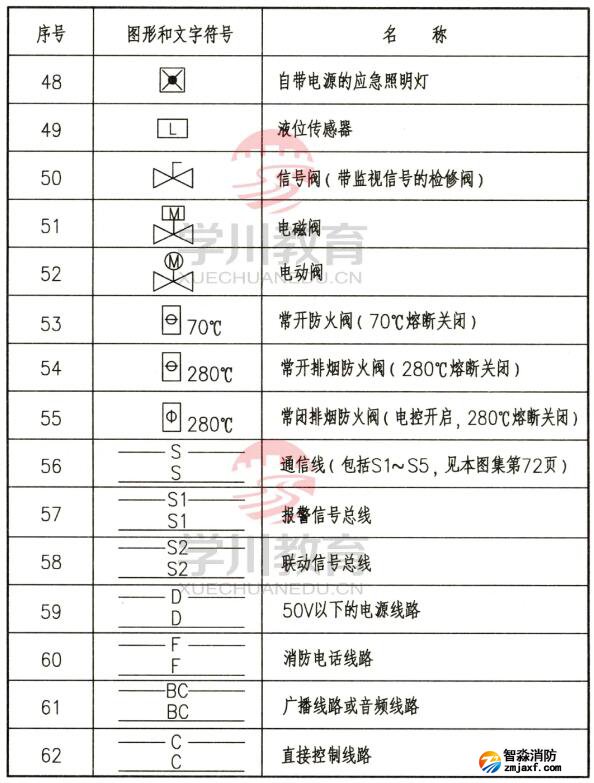

44、自帶電源的應急照明燈

45、液位傳感器

46、信號閥(帶監視信號的檢修閥)

47、電磁閥

48、電動閥

49、常開防火閥(70℃熔斷關閉)

50、常開排煙防火閥(280℃熔斷關閉)

51、常閉排煙防火閥(電控開啟，280℃熔斷關閉)

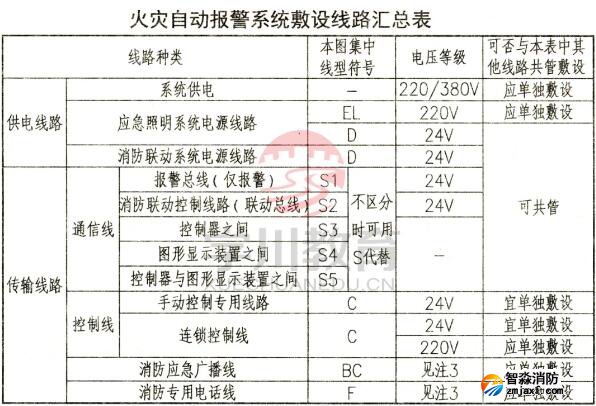

52、通信線(包括S1～S5，見本圖集第72頁)

53、報警信號總線

54、聯動信號總線

55、50V以下的電源線路

56、消防電話線路

57、廣播線路或音頻線路

58、直接控制線路
