利達JB-QB-LD288E(Q) 火災報警控制器/消防聯動控制器接線安裝技術

介紹：

JB-QB-LD288E(Q) 火災報警控制器/消防聯動控制器是智能化的二總線火災自動報警設備，采用穩定、可靠的嵌入式芯片及 Linux4.4.32 系統設計方

式，系統最高運行主頻可達 1GHz，512M DDR 以及 1GB NandFlash 保證系統長時間正常運行。LD288E(Q)通過驅動板可方便地擴充探測回路。該控制

器可配合本公司全系列總線產品及其它相關設備，廣泛應用于城市綜合管廊、賓館、公寓、商場、餐飲娛樂場所、工廠、特殊環境等。

JB-QB-LD288E(Q)城市綜合管廊專項開發設計，具備獨特的防護等級 IP66，同時耐高、低溫，也可應用于特殊環境中。在系統設計時充分考慮了在

多機聯網時的應用，采用對等式無主從的網絡構架，在任何一臺主機上均可以看到其它主機的信息，可實現主機之間的冗余和備份。網絡采用 CAN(Control

Area Networks)Bus（現場局域控制總線）方式，特別適合于消防、自動控制等工業領域，具有通訊穩定可靠，高抗干擾等特性。

該產品滿足 GB 16806-2006《消防聯動控制系統》、GB 4717-2005《火災報警控制器》、CCCF-CCC-03《強制性產品認證實施規則》、CCCF-HZBJ-01

《強制性產品認證實施細則》,取得消防產品 3C 認證證書。

功能：

★ 機箱防護等級滿足：IP66 。

★ 共 2 塊驅動板，每驅動板 4 回路，每回路 256 點。自帶 8 路多線盤，其中一路為聲光。

★ 集中區域兼容型控制器，采用無主從方式的對等網絡架構設計，兼容現有利達控制器聯網模式。

★ 網絡容量：EN 模式 64 臺控制器（整個網絡 256 回路）。

★ 采用 24 位真彩 7 英寸觸摸液晶屏，豐富的圖形功能，可顯示平面圖和曲線圖，指示燈指示關鍵狀態。

★ 采用方便靈活的觸摸屏操作，以及輔助的按鍵操作。

★ 支持 USB 無線（鍵盤鼠標一體或者單獨）和有線 鼠標鍵盤操作，鼠標操作界面更靈活。

★ 支持 U 盤數據文件導入，適用市場上普遍 U 盤，兼容性更強大。

★ 支持 MiniSD 卡，雙路千兆網口，功能可擴展性更強。

★ 支持漢字輸入，觸摸軟鍵盤、USB 鍵盤輸入等。

★ 可直接或通過 6900 系列通訊轉換卡與其他設備聯網。

★ 采用 ARM Cortex-A8 平臺，具有功耗低，處理速度快，穩定運行等特點。

★ 采用超大容量 Flash，1G Byte。 超大容量 DDR2，512M Byte 。

★ 采用 BusyBox1.24.1 文件系統，具有穩定性高，支持多種文件操作等特點 。

★ 具備雙路 Can 總線，內部、聯網分開，使聯網調試數據分析更簡便。

★ 具備 RS485 聯網接口及 RS232 接口。

★ 具有黑匣子功能，存貯 9999 條火警記錄，9999 條監管報警記錄，9999 條啟動記錄，9999 條反饋記錄，9999 條延時記錄，9999 條請求記錄，9999

條故障記錄， 9999 條屏蔽記錄，9999 條氣滅記錄。

★ 具有監管報警功能。

★ 具有回路短路保護、電源短路保護功能。

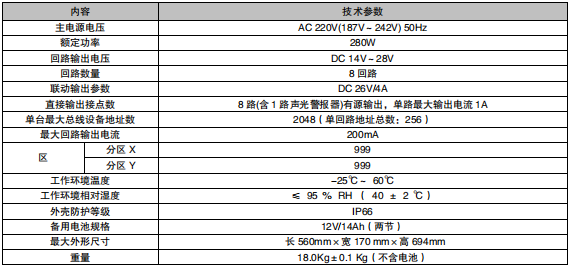

主要技術指標：

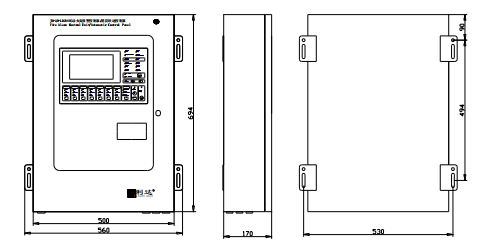

外形結構示意圖：
