利達JB-QB-LD308家用火災報警控制器接線安裝技術

介紹：

JB-QB-LD308 家用火災報警控制器是智能化的家用火災自動報警設備，采用中文彩色液晶顯示，集報警及簡單控制于一體，1 個回路。該控制器采

用嵌入式控制系統，配合我公司家用全系列探測器，可以單獨使用，也可以同我公司生產的全系列火災報警控制器聯網使用。JB-QB-LD308 家用火災報

警控制器采用便于安裝的壁掛式，具有體積小、可靠性高、安裝和使用方便等特點，廣泛應用于公寓、別墅以及智能化小區等工程項目。滿足 GB 22370-2008

《家用火災安全系統》、CNCA-C18-01《強制性產品認證實施規則》、CCCF-CCC-04《強制性產品認證實施細則》,取得消防產品 3C 認證證書。

功能：

★ 本機容量：1 回路。

★ 全中文操作界面，3.5 寸液晶屏顯示各種信息，指示燈指示關鍵狀態。

★ 具有 2 路無源接點輸出。

★ 具有黑匣子功能，存儲 200 條火警、200 條故障、200 條其它記錄。

★ 可通過總線接收外部設備火警、故障信息。

★ 具有回路短路保護與電源短路保護功能。

★ 可以通過二總線與火災報警控制器連接組網使用，所占地址點有兩種模式可選，單地址點或多地址點，多地址最少占 4 個地址（3 個自身+1 個外接

總線設備），最多占 19 個地址（3 個自身+16 個外接總線設備）。

★ 編程配置數據，用戶使用本公司專用軟件可以完成配置數據的編程，通過 U 盤完成配置數據庫的下載，可以方便地實現對設備類型開關、描述信息、

電話號碼等的編輯。

★ 需配移動通信 SIM 卡，發生火警后，本機可以循環撥打預設的兩組電話號碼，可以設置循環撥打次數。

★ 采用 AC 220V 電源作為系統主電，并有備用鋰電池作為系統備用電源。

主要技術指標：

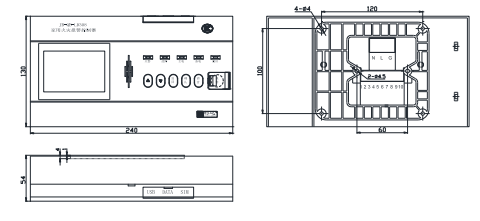

外形結構示意圖：
