利達消防設備電源監控系統接線示意圖

本消防設備電源監控系統是北京利達華信電子有限公司為適應工程設計需要而開發的一套系統，該系統符合GB 28184-2011《消防設備電源監控系統》及GB 25506-2010《消防控制室通用技術要求》等標準，適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域，具有高智能、多功能、高可靠性、適用性廣等特點。

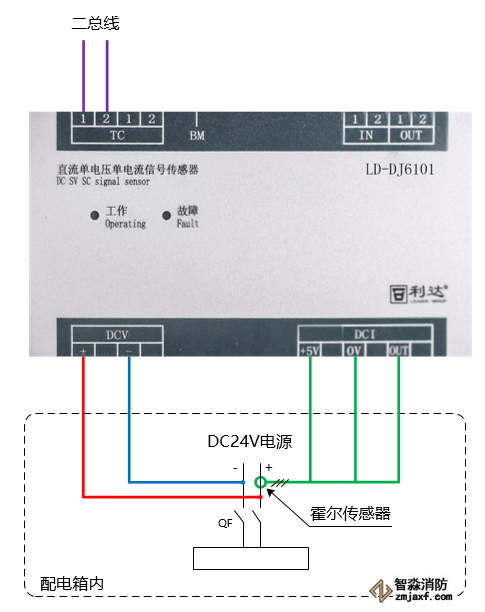

LD-DJ6101直流單電壓?jiǎn)坞娏餍盘?hào)傳感器接線圖

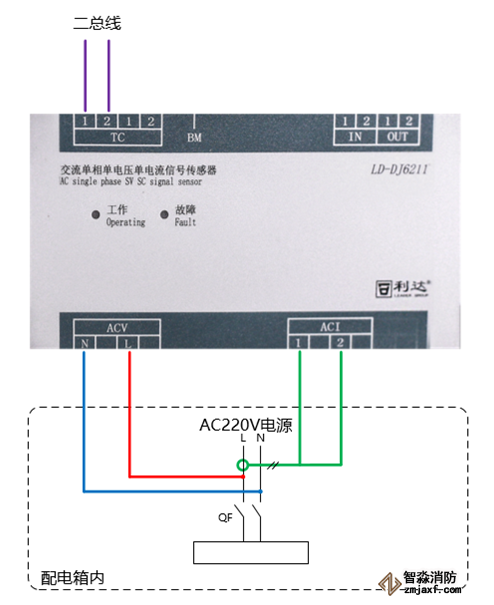

LD-DJ6211交流單相單電壓?jiǎn)坞娏餍盘?hào)傳感器接線圖

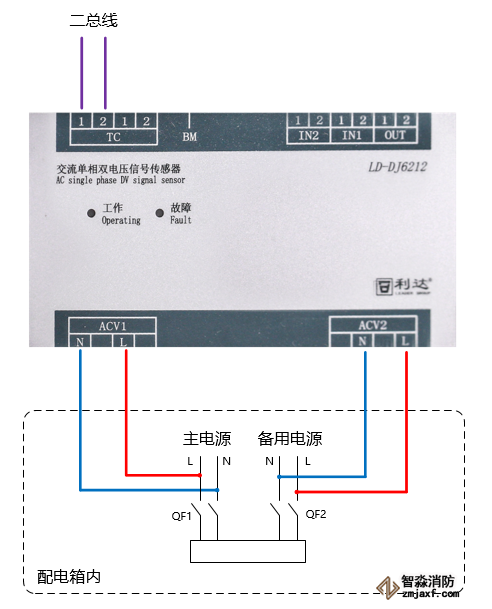

LD-DJ6212交流單相雙電壓信號傳感器接線圖

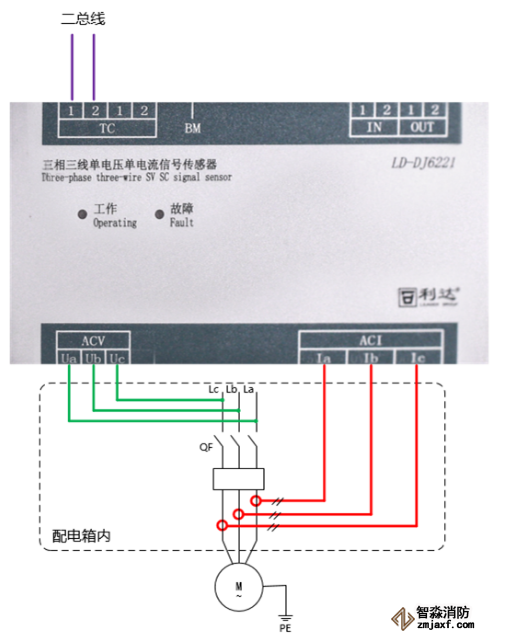

LD-DJ6221三相三線單電壓?jiǎn)坞娏餍盘?hào)傳感器接線圖

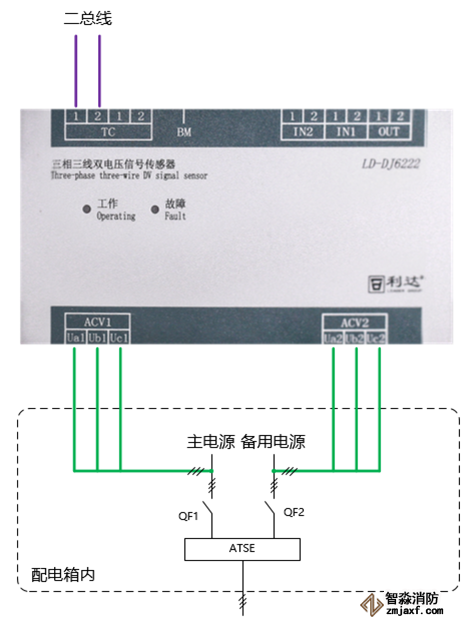

LD-DJ6222三相三線雙電壓信號傳感器接線圖

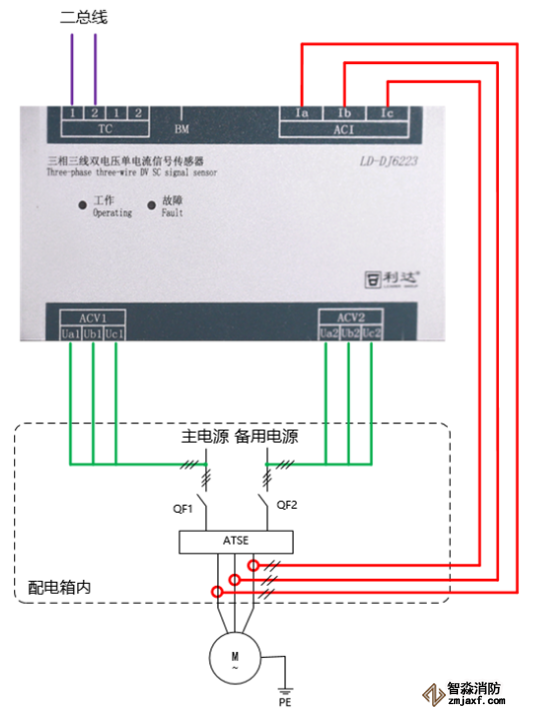

LD-DJ6223三相三線雙電壓?jiǎn)坞娏餍盘?hào)傳感器接線圖

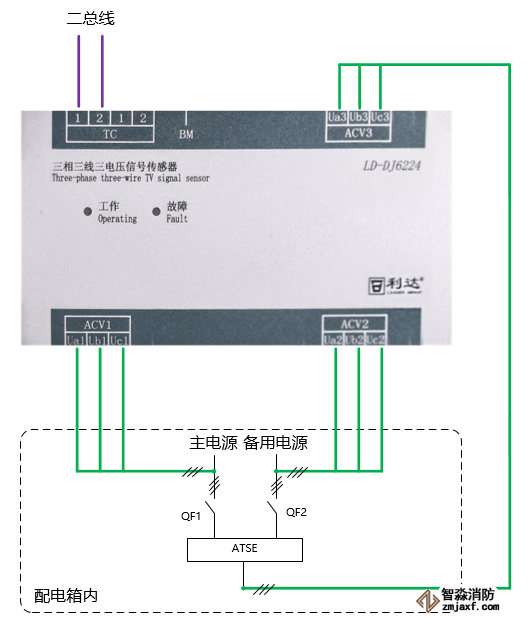

LD-DJ6224三相三線三電壓信號傳感器接線圖

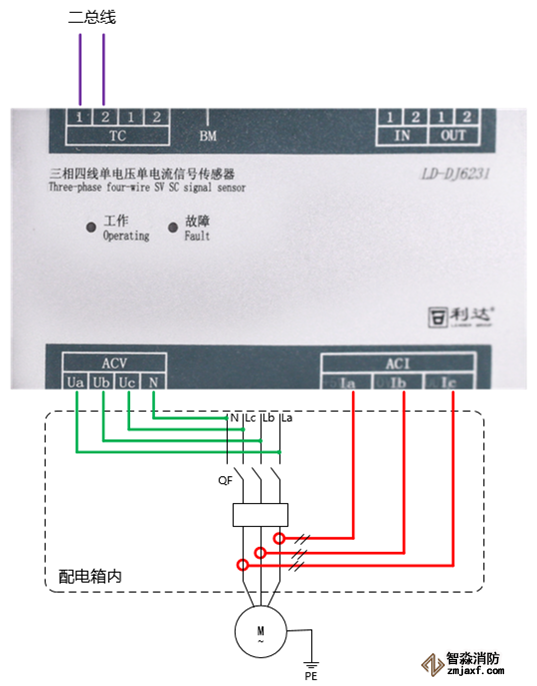

LD-DJ6231三相四線單電壓?jiǎn)坞娏餍盘?hào)傳感器接線圖

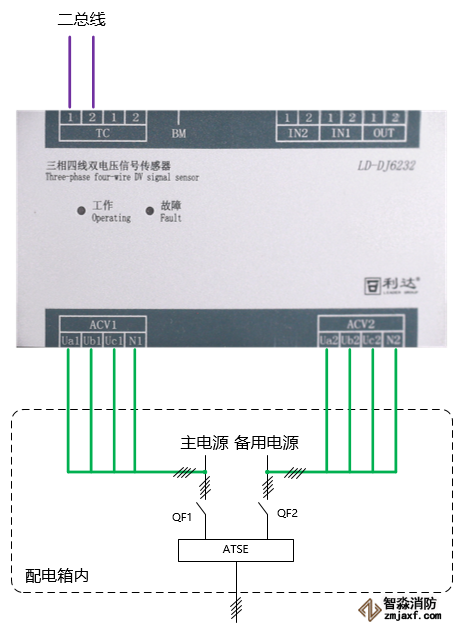

LD-DJ6232三相四線雙電壓信號傳感器接線圖

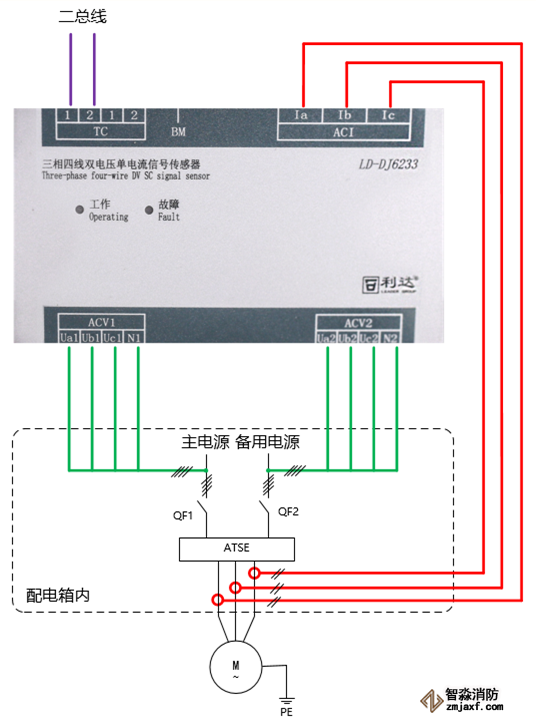

LD-DJ6233三相四線雙電壓?jiǎn)坞娏餍盘?hào)傳感器接線圖

LD-DJ6234三相四線三電壓信號傳感器接線圖

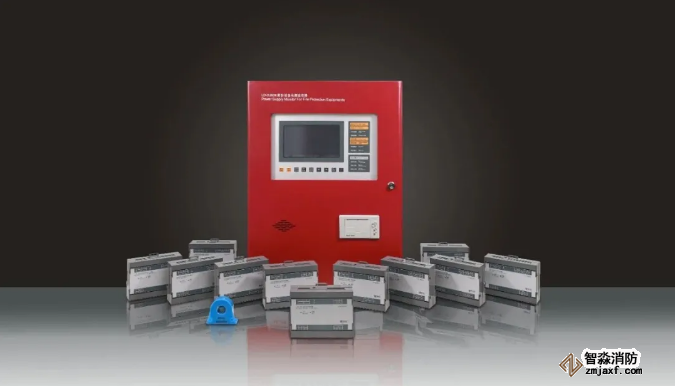

利達消防集團生產的消防設備電源監控信號傳感器共11種，其中電壓信號傳感器5種，電壓/電流信號傳感器6種，采用低功耗設計，二總線無極性通信供電，減少了現場布線要求。與LD-DJ608消防設備電源監控器組合使用，可監測被監控消防設備主、備電源過壓、欠壓、缺相、錯相、過流、中斷供電等故障。
