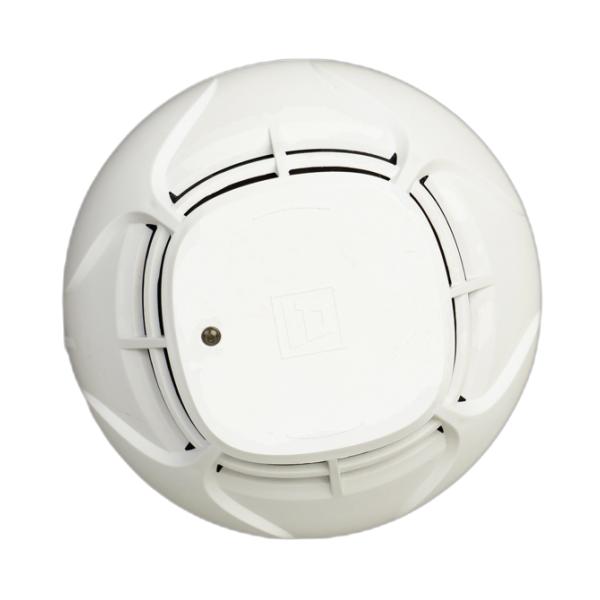

利達JTY-GM-LD3000G點型光電感煙火災探測器

一、利達JTY-GM-LD3000G點型光電感煙火災探測器概述

　　利達JTY-GM-LD3000G點型光電感煙火災探測器是依據國標GB 4715-2005及市場需求而設計開發的。

　　利達JTY-GM-LD3000G內置全集成單片機，具有現場參數采集的能力，并能時時處理，同時向控制器傳遞正常火警信號，并可向控制器上報現場煙濃度的數值。指示燈指示探測器工作狀態，探測器正常監測時，指示燈為間隔10秒閃爍指示，發現火情后，指示燈為長亮，直到接收到控制器的復位信號為止。

　　每個JTY-GM-LD3000G占用控制器一個節點地址，采用電子編碼方式編碼，操作方便；抗干擾能力強，可靠性高；結構設計無污染，抗潮濕；LD3000G廣泛應用于工業及民用建筑。配接LD10G底座與利達公司生產的火災報警控制器配合使用。

二、利達JTY-GM-LD3000G點型光電感煙火災探測器工作原理

　　本產品采用光電傳感技術（由紅外接收、發射管等元件組成）探測煙的濃度，內置全集成單片機，根據探測器地址和控制器的巡檢方式定時采集煙濃度的電壓信號，采集一定次數后進行處理，并通過特殊算法判斷煙濃度是否達到報警值，達到報警值后向控制器傳輸報警信號，并通過發光二極管反映出結果（正常監視狀態閃亮，火警長亮）。

三、利達JTY-GM-LD3000G點型光電感煙火災探測器功能特點

　　二總線、無極性。

　　采用專用嵌入式MCU技術的第二代分布智能型產品。

　　采用電子編碼方式，占一個地址點。

　　具有污染補償功能。

　　模擬量感煙探測器，可以上傳控制器現場煙濃度數據。

四、利達JTY-GM-LD3000G點型光電感煙火災探測器技術參數

型號 JTY-GM-LD3000G

名稱 點型光電感煙火災探測器

品牌 利達

總線工作電壓 DC 18V

總線靜態電流 ＜0.4mA

總線報警電流 ＜1.5mA

編碼方式 電子編碼方式，占一個地址點（1-255）

環境溫度 -10℃～+55℃

相對濕度 ≤95%(40±2)℃（無凝露）

重量 約180g

外形尺寸 Φ104 mm×H50mm（含底座）

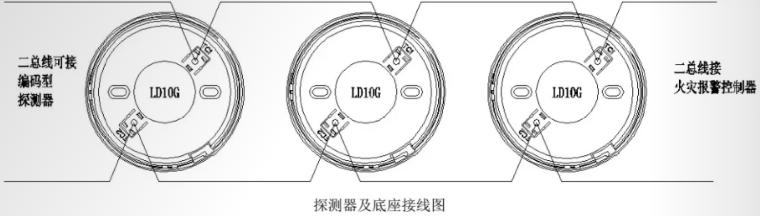

五、JTY-GM-LD3000G點型光電感煙火災探測器接線圖
