利達LD128K(L)火災報警控制器 使用說明書
一、系統介紹
利達JB-QB/LD128K(L)（聯動型）火災報警控制器（以下簡稱LD128K(L)）是智能化的二總線火災自動報警設備，它主要針對小型消防工程項目而設計，集火災報警及聯動控制于一體，系統功能強大而結構緊湊，總線設計可減少工程布線及方便工程安裝調試，它具有全中文打印及RS485、232通信接口。
LD128K(L)采用全液晶中文顯示，并配發光二極管指示系統關鍵狀態信息。液晶的使用使用戶能方便快捷地查詢系統火警信息及系統工作狀態，它的全中文及菜單功能使用戶不必花費大量的時間來學習系統的操作方法，只要查詢菜單就能進行操作。系統在顯示故障、火警和聯動信息時，可根據用戶的要求顯示實際的房間號和聯動設備名稱，聯動邏輯表達式也可直接從鍵盤輸入，現場二次編程無需任何輸入設備，全部操作皆從按鍵輸入，無需任何專業人員即可進行編程，特別適合甲方和安裝工程公司人員現場調試操作。
LD128K(L)是二總線單回路，聯動模塊和探測器混接于同一回路，報警容量為16-128點，聯動容量為4-31個雙動作輸入輸出模塊，即8—62臺聯動設備。當回路報警點和聯動模塊總數超過64點需加總線驅動器，以增加系統可靠性和抗干擾能力。
LD128K(L)關鍵狀態用發光二極管指示，各功能如下：
主電指示（綠）：主電正常時燈亮，斷電時燈滅；
備電指示（綠）：備電正常時燈亮，斷電、欠壓或短路時燈滅；
消音指示（黃）：有火警發生或故障發生時，按消音鍵燈亮；
公共火警（紅）：首次火警發生時燈亮，并保持到復位信號輸入；
公共故障（黃）：有故障發生時燈亮，全部故障消除后燈滅；
探測器故障（黃）：探測器發生故障時燈亮，模塊無故障時燈滅；
模塊故障（黃）：模塊發生故障時燈亮，模塊無故障時燈滅；
聯動請示（紅）：聯動邏輯關系滿足時燈亮，并保持到復位信號輸入；
聯動自動（黃）：聯動命令處于自動時燈亮，全部聯動命令處于手動狀態時燈滅；
LD128K(L)采用貼膜按鍵，所有操作命令皆從鍵盤操作，各功能如下：
“空白”鍵：位于最左上側，是復用鍵，相當于系統機上“shift”鍵，主要用于其它各鍵復用，說明書所指復用鍵即為“空白”鍵；
“F1~F3”鍵：多功能鍵，隨液晶菜單不同功能不同；
“¿”鍵：回車鍵，也即確認鍵；
“←”、“→”鍵：用于液晶上下翻屏；
“消音”鍵：用于系統消音；
“自檢”鍵：用于系統自檢；
“復位”鍵：用于系統復位；
“背光”鍵：功能保留，暫不用；
“打印”鍵：用于中文打印機；
“設置”鍵：用于系統功能設置；
“啟動”鍵：用于啟動已滿足邏輯但處于手動狀態的聯動設備；
“強制”鍵：用于啟動邏輯未滿足但需強制啟動的設備；
“停止”鍵：用于關斷已啟動的聯動設備；
“ESC”鍵：用于菜單操作時返回上級菜單，當故障或火警彈出菜單出現時，“ESC”鍵用于返回被彈出菜單覆蓋的菜單。
二、系統設置
LD128K(L)系統設置主要是對系統進行設置，包括：系統時間設置、系統硬件設置、探測器設置、房間號設置、聯動模塊設置、聯動設備設置、聯動命令延時和自動設置、邏輯編程和區域顯示器設置。以下逐一介紹：
§2.1系統時間設置
LD128K(L)系統自帶硬件實時時鐘，系統掉電后時鐘能繼續計時，上電后無需重新設置時鐘，當時鐘出現誤差需調整時，具體操作如下：
反復按“設置”鍵，直至液晶上顯示為“時間設置”字樣，然后按回車鍵，并輸入密碼，
|
密碼正確后顯示如上面菜單，密碼錯誤則返回封面菜單。
其中小時處（即數字“10”反顯，用“F1”鍵進行切換，依次反顯時、分、秒、年、月、日，用“F2”鍵進行反顯處時間修改，每按一次“F2”鍵，反顯處數字增一。
§2.2系統密碼
系統的各項采用軟件密碼操作，密碼為：“復用+設置”、“復用+背光”、“復用+消音”，然后按“¿”鍵。
§2.3聯動命令自動設置
聯動命令自動設置用于設置需自動發出嫌動命令的場合。聯動邏輯滿足后無需監控操作即可自動發出聯動命令。
反復按“設置”鍵直至液晶上顯示“聯動命令自動設置”字樣，其上的數字指示系統處于自動狀態的聯動命令總數。
§2.4打印設置
按“打印”鍵，液晶上將顯示打印菜單，若液晶右下側無“ON”，表示打印機關閉，若顯示“ON”，表示允許打印。同時按復用鍵和打印鍵，用于切換打印機關閉和開啟狀態。
§2.5系統自檢、消音、復位和背光
按“自檢”鍵，系統進行自檢，所有指示燈全亮，報火警聲，液晶顯示“正在自檢”字樣。5秒后系統自動恢復自檢前狀態。
按“消音”鍵，系統消音，消音指示燈點亮。下次火警和故障發生時，聲音能再次響起，消音指示燈滅。
液晶背光在無火警、故障和無按鍵操作時會自動熄滅。當火警、故障發生時或有按鍵操作時，背光自動點亮。
按“復位鍵”，系統復位。
三、系統故障查詢及處理
§3.1探測器故障查詢
反復按“故障查詢”直至液晶顯示“探測器故障（002）”，其后的數字代表探測器故障總數為2個，然后按“¿”鍵，液晶顯示為：
|
其中“018”表示探測器編碼地址，“多功能廳”為二次編程地址。用“→”鍵下翻一屏，用“←”鍵上翻一屏。同時按“復用”和“→”鍵下翻十屏，同時按“復用“和“→”鍵上翻十屏。
§3.2電源故障查詢
反復按“故障查詢”鍵，直至液晶顯示“電源故障（001）”，其后數字代表電源故障總數為1個，然后按“¿”鍵，液晶顯示“備電故障”或“電源故障”。
§3.3回路故障查詢
LD128K(L)系統不檢測回路故障，如果總線出現斷線或短路，則斷線或短路部分探測器和模塊將全部報故障，由此來判別回路斷線或短路故障。
§3.4模塊故障查詢
反復按“故障查詢”鍵，直至液晶顯示“模塊故障（003）”，其后的數字代表模塊故障總數為3個，然后按“¿”鍵，液晶顯示為：
|
“030”表示編碼為30的模塊發生故障，其控制的設備為消防泵。用“→”鍵下翻一屏，用“←”上翻一屏。同時按“復用”和“→”鍵下翻十屏，同時按“復用”和“←”鍵，上翻十屏。
§3.5其他故障查詢
反復按“故障查詢”鍵，若液晶顯示為：
|
表示區顯01、02號發生故障。
若液晶顯示“通訊故障”表示通訊出現故障。
若液晶顯示“打印故障”表示打印機出現故障。
四、火警信息查詢
§4.1.首次火警查詢
反復按“火警查詢”鍵，直至液晶顯示“第一火警點（火）”字樣，其中（火）表示有火警，若為（無）表示無火警。若有火警，按“¿”鍵，則液晶顯示為：
|
表示第一火警點為“一層走廊”，探測器編碼為003，發生火警時間為10月28日10日時03分50秒。
§4.2火警信息查詢
反復按火警查詢鍵，直至液晶顯示“火警信息（008）“字樣，其后的數字表示火警總數。按回車鍵則顯示具體的火警地址：
|
表示編碼地址為004的探測器發生火警，二次編程地址為一層值班室。火警時間為10月28日10時07分10秒。
用“→”鍵下翻一屏，用“←”鍵上翻一屏。同時按“復用”和“→”鍵下翻十屏，同時按“復用“和“←”鍵上翻十屏。
五、聯動信息查詢及聯動命令執行
按“聯動”鍵，液晶顯示“聯動信息”，然后按回車鍵并輸入密碼，液晶顯示：
|
表示模塊編碼地址為“01”的“1”次命令，控制設備為消防泵。“請有”表示聯動邏輯已滿足，已產生請求，若為“請無”表示聯動邏輯未滿足，無請求。
“未發”表示聯動命令未發出，若為“已發”表示聯動命令已發出。
“未返”表示聯動應答未返回，若為“已返”表示應答已返回。
當“請有”時可按“啟動”鍵，可以啟動聯動命令，同時顯示“已發”。
當“請無”時，按“啟動”鍵不能發出聯動命令，因為邏輯條件不滿足條件；若需啟動聯動設備，可以按“強制”鍵強制啟動聯動設備，這時也將顯示“已發”。
命令發出后若聯動設備確實動作，應答信號返回后液晶將顯示“已返”字樣。
如果該模塊的該次命令已設置成自動狀態，只要邏輯滿足，即“請有”，則無需手動發出命令，系統會自動發出命令。
如果此模塊此次命令設置成延時啟動，則聯動命令發出后30秒聯動模塊才能動作。
按“停止”鍵，將停止已發出的聯動命令，正在延時階段的命令也將停止。
按“→”鍵可選擇下一個聯動命令，按“←”鍵選擇上一個聯動命令
同時按“復用“和“→”鍵下翻十屏，同時按“復用”和“←”鍵上翻十屏。
六、打印功能
LD128K(L)系列可配接微型中文打印機，全中文打印。按“打印”鍵，液晶上依次顯示為：
 |
若要打印相應信息，按“¿”鍵即可。若控制器不能打印，請按“打印”鍵，再按“復用+打印”鍵，使液晶顯示“ON”，表示打印已打開，若無“ON”表示打印已關閉。若控制器不帶打印機，請關閉打印，否則，發生火警時系統因檢測不到打印機而出現復位現象。
七、通訊功能
LD128K(L)帶RS485接口，可以與LD128K（Q）、LD128K（H）、LD128KX、總線電話以及CRT進行通訊。但是標準配置不帶通訊程序，若需要配置CRT或與其它樓宇設備連接，請在合同中注明。
附錄1：多線聯動設置：
1． 先在K（L）控制器上添加9800聯動控制盤。9800帶6路繼電器直接輸出，此6路輸出映像為29號，30號，31號模塊。其與聯動模塊的邏輯和手/自動的映像關系為下表：
| 模塊地址 | 29號 | 30號 | 31號 | |||
| 動 作 | 1 | 2 | 1 | 2 | 1 | 2 |
| 繼電器號 | 0 | 1 | 2 | 3 | 4 | 5 |
2．首先需要將上述映像的模塊相應的動作打開。
3．要設置此六路繼電器的邏輯關系直接在上述模塊地址下輸入邏輯即可。繼電器控制的手動/自動狀態也由
與其相對應的模塊動作的手自動狀態決定。各回路最大啟動電流50毫安。
4． 9800聯動控制盤不能直接驅動現場設備，所以需在現場配接現場轉接模塊或繼電器，以實現大功率現場電源的提供和交直流電源轉換的功能。
5．9800聯動控制盤對六路繼電器的輸出線具有短路和斷路檢測功能。
6． 9800聯動控制盤在出廠時已在輸出端子上配接了終端電阻，實際使用時應將所用到的繼電器輸出回路上
的終端電阻去掉，以接相應的負載模塊或繼電器。

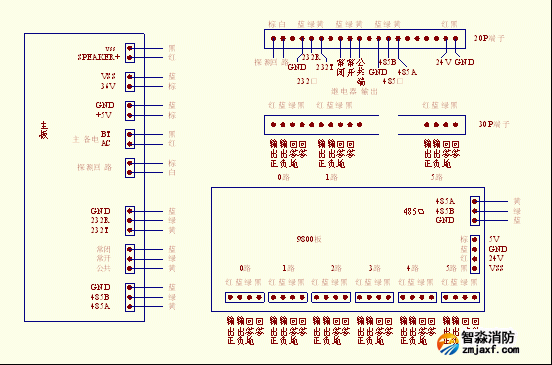

附錄2：接線端子圖：
1． 繼電器起停禁止/允許設置：
將禁止/允許鎖打到允許，繼電器可以啟動；打到禁止，繼電器不能啟動。
2． 繼電器起停操作：
禁止/允許鎖打到允許時，直接按下面膜上的啟動停止鍵即可操作繼電器起停。也可以通過邏輯關系來設置自動啟動。
