利達JB-QG-LD128E2-T 火災報警控制器/消防聯動控制器接線安裝技術

介紹：

利達JB-QG-LD128E2-T 火災報警控制器/消防聯動控制器是智能化的二總線火災自動報警設備，采用穩定、可靠的嵌入式控制部件及 DCS 的設計方式，

保證系統長時間正常運行。通過驅動板可方便地擴充探測回路。該控制器配合本公司全系列總線產品及其它相關設備，廣泛應用于大、中型以上工程項目。

滿足 GB4717-2005《火災報警控制器》、 GB16806-2006《消防聯動控制系統》、CNCA-C18-01《強制性產品認證實施規則》、CCCF-CCC-03《強制

性產品認證實施細則》，取得消防產品 3C 認證。

功能：

★ 集中區域兼容型控制器，采用無主從方式的對等網絡架構設計，每臺控制器可顯示網絡內所有設備工作情況。

★ 超大規模的單機容量：最大 32 回路，最多 5120 個地址點,多線直控輸出點最多 159 個，總線輸出點最多 512 個。

★ 網絡容量：64 臺控制器、256 回路、65536 個地址點。

★ 采用彩色 12.1 英寸液晶屏，豐富的圖形功能，可顯示詳細設備信息和曲線圖，指示燈指示關鍵狀態。

★ 采用方便靈活的觸摸屏操作，還可外擴鼠標及鍵盤進行操作。

★ 中、英文顯示靈活切換，滿足產品國際化的要求。

★ 支持分區的設置和操作，可以將有聯動關系的報警和輸出設備編入一個或者多個分區內，簡化邏輯關系。

★ 具有 CANBus 接口，可通過 LD6900 系列通訊轉換卡與其他設備聯網。

★ 用基于 ARM 平臺的 RISC 嵌入式 CPU，具有功耗低，處理速度快，穩定運行等特點。

★ 采用實時搶占多任務嵌入式操作系統，響應時間快。

★ 具有黑匣子功能，存貯 1000 條火警記錄， 1000 條設備故障記錄， 1000 條請求記錄，1000 條啟動記錄，1000 條反饋記錄，1000 條操作記錄，

1000 條監管報警記錄，1000 條氣滅記錄，1000 條其它故障記錄，1000 條運行記錄。

★ 具有監管報警功能。

★ 具有回路短路保護、電源短路保護功能。

★ 多線輸出可選擇兩線或三線布線，多線輸出兩線布線時需要配接 LD6803G 模塊。

★ 總線輸出電流可達 1.3A，可配接我公司兩線制和四線制總線產品。

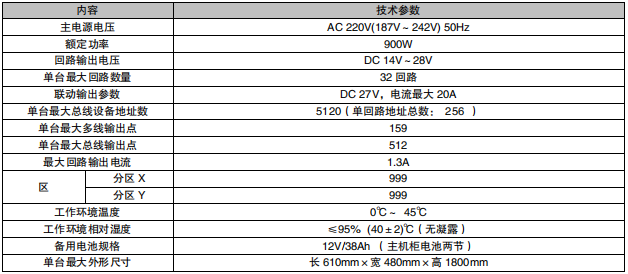

主要技術指標：

外形結構示意圖：

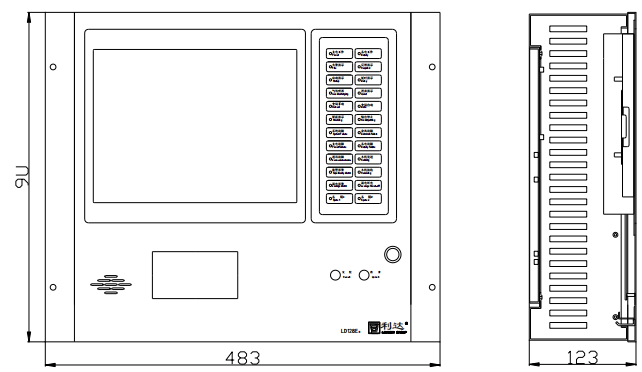

控制器主機外形結構示意圖：
